Tutore diagonale Kwikstage australiano

Condividi su:

Specifiche tecniche del tutore diagonale Kwikstage

Composizione del materiale: tubo in acciaio ad alta resistenza (tipicamente grado Q235).
Dimensioni del tubo: diametro esterno di 48,3 mm con spessore della parete di 3,0 mm.
Connettori: stampati con sezione a C girevole con perni a cuneo prigionieri saldati su entrambe le estremità.
Meccanismo di connessione: i cunei si bloccano direttamente nelle pressature a V degli standard Kwikstage senza bisogno di accoppiatori allentati.
Finiture superficiali: zincata a caldo per resistenza agli agenti atmosferici e alla ruggine, oppure verniciata.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
Impalcatura KwikStage
marchio prodotto:
EK Scaffolding
Codice Prodotto:
EK-KSB
Dimensione del tubo:
48,3 mm
Materiale:
Q235
Trattamento superficiale:
Zinco

Descrizione del prodotto

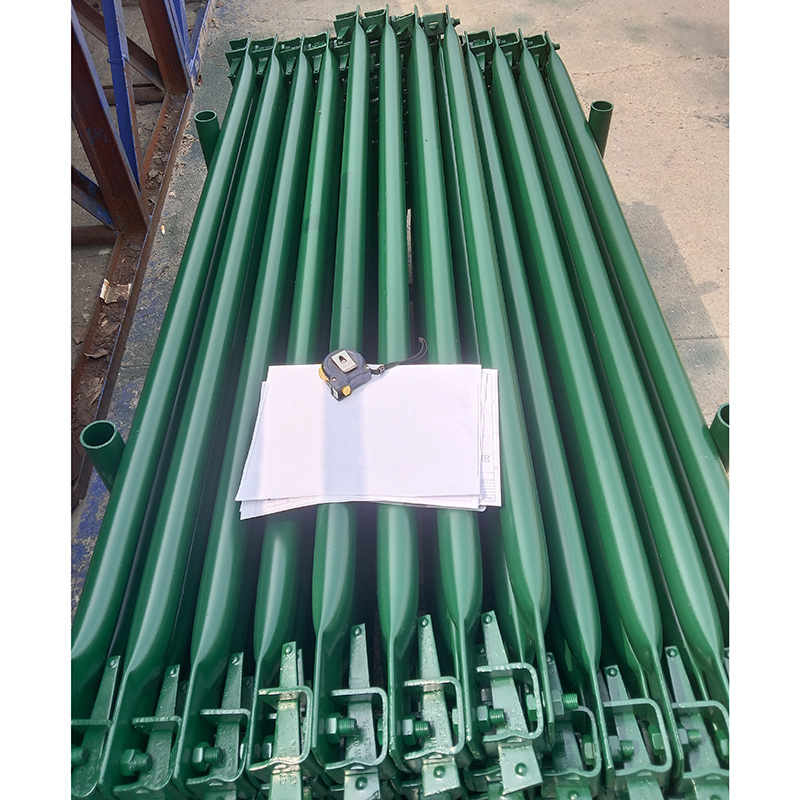

Tutore diagonale Kwikstage

Il rinforzo diagonale Kwikstage è un componente vitale del sistema di impalcatura modulare Kwikstage , che serve a formare l'elemento diagonale di un'impalcatura e quindi fornire rigidità strutturale. Migliora la stabilità del sistema contro il vento e i carichi oscillanti, garantisce l'ortogonalità della baia e mantiene l'allineamento verticale. Questo rinforzo diagonale aumenta significativamente la resistenza e la stabilità delle torri e delle strutture Kwikstage.

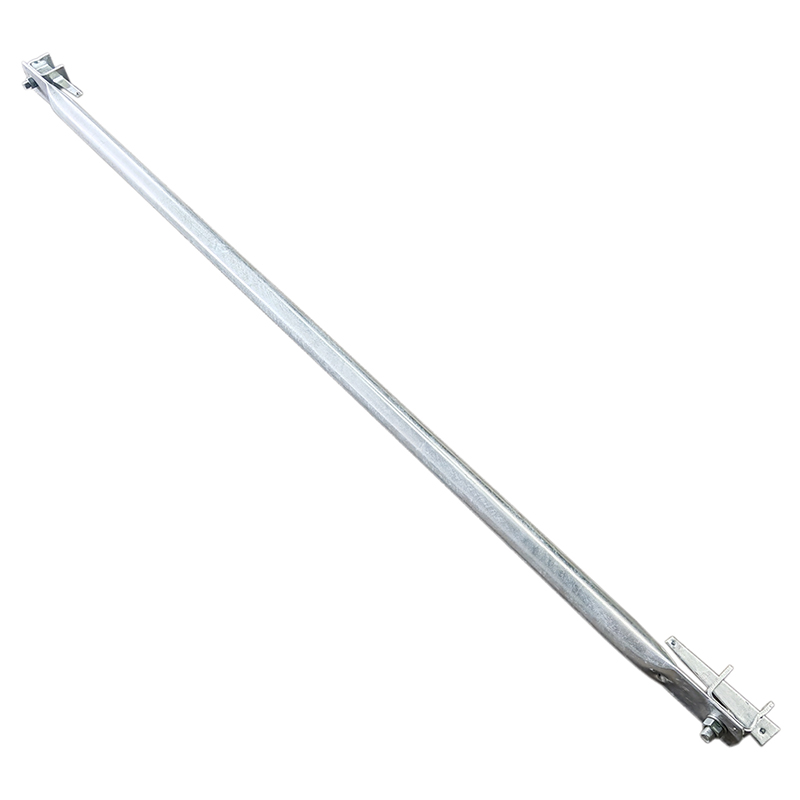

I tiranti diagonali Kwikstage sono realizzati con tubi di acciaio standard per impalcature (48,3 x 3,0 mm). Ciascuna estremità è dotata di una staffa a 'C' stampata e di un perno a cuneo, fissati al corpo del tubo mediante bulloni e dadi di grado 8.8.

Dimensionamento e installazione

Le lunghezze dei controventi sono prodotte per adattarsi alla larghezza e alla spaziatura dei sistemi Kwikstage . Mentre le dimensioni complete vanno da 0,73 m a 3,6 m a seconda del produttore, le dimensioni standard più comuni includono:

Codice	Articolo	Specifica (millimetro)	Peso(Kg)
EK-AKSB36	Coppia australiana 3,6 m	48,33,03475/2477*2438	13.15
EK-AKSB32	Coppia australiana 3,2 m	48,33,03141 / 1981*2438	12.03
EK-AKSB29	Coppia australiana 2,9 m	48,33,02855 / 1486*2438	11.07
EK-AKSB27	Coppia australiana 2,7 m	48,33,02696 / 1981*1829	10.54
EK-AKSB25	Coppia australiana 2,5 m	48,33,02353 / 1981*1270	9.39
EK-AKSB20	Coppia australiana 2,0 m	48,33,01955 / 1486*1270	8.05
EK-AKSB17	Coppia australiana 1,7 m	48,33,01670/1486*760	7.1
EK-AKSB24	Coppia australiana 2,4 m	48,33,02220	8.94
EK-AKSB13	Coppia australiana 1,3 m	48,33,01220	5.59
