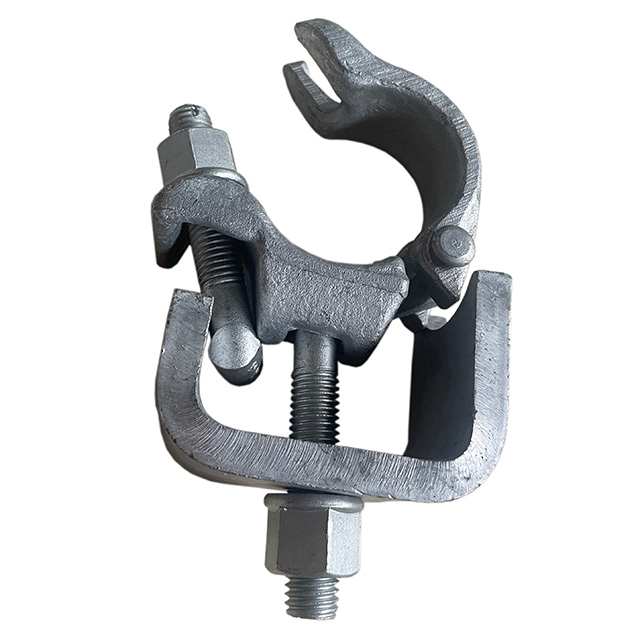

Tipi di accoppiatori di impalcature

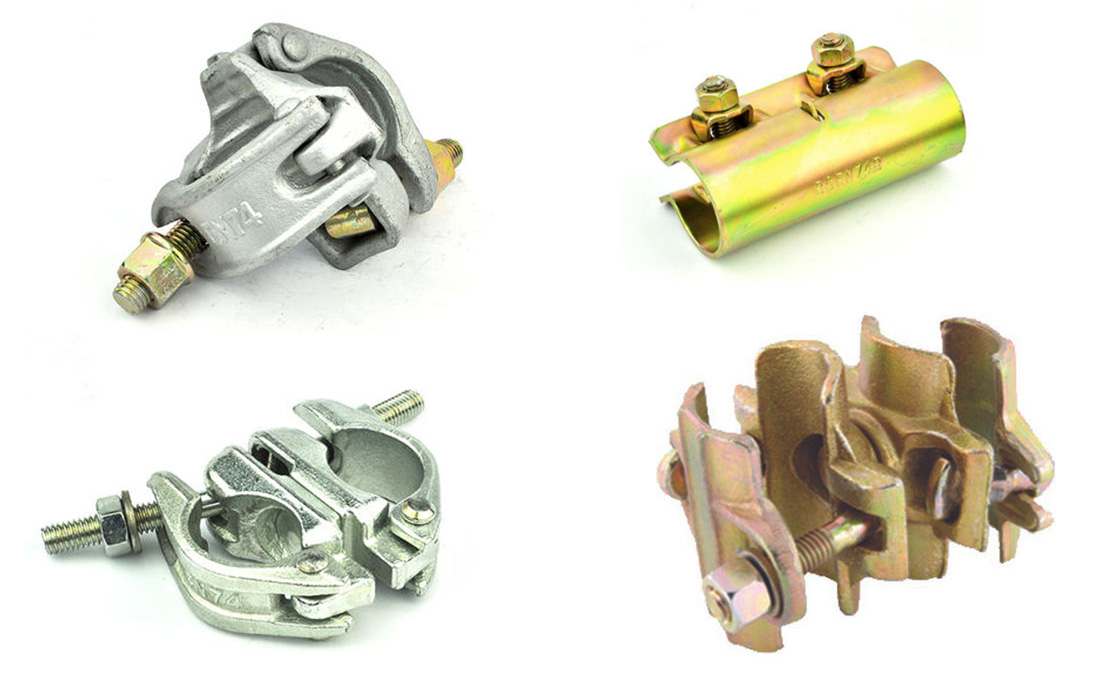

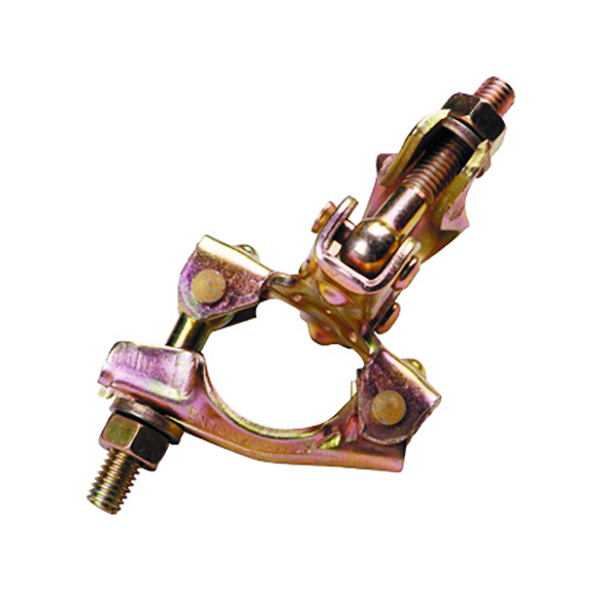

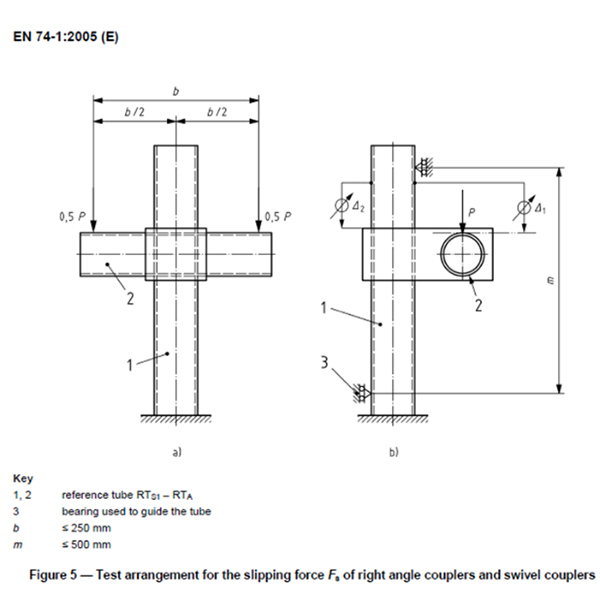

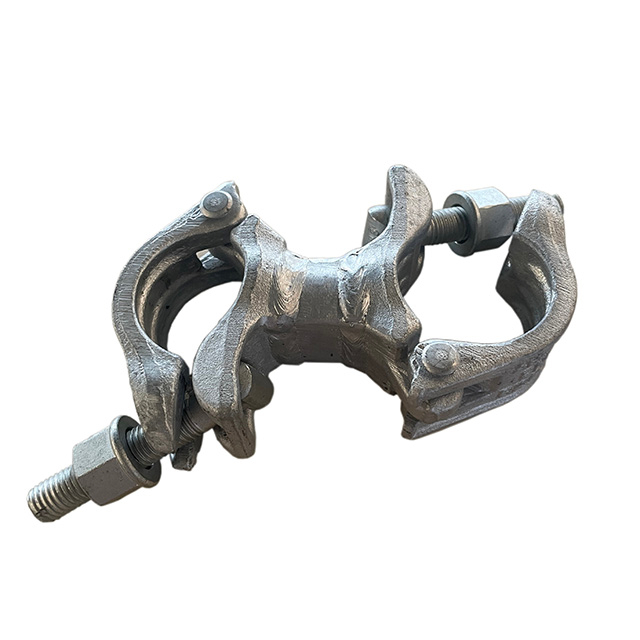

Accoppiatore angolare a destra (doppio accoppiatore, accoppiatore fisso). Più usato nelle impalcature. Accoppiatore girevole, che è il più flessibile dei tre accoppiatori di impalcature comuni. Accoppiatore di maniche utilizzato per il collegamento del giunto di testa di due tubi in acciaio di impalcatura , tubi principalmente verticali, tubi orizzontali e parentesi graffe diagonali.


Secondo British Standard, EN74-1: 2005, gli accoppiatori di impalcature possono essere divisi nei seguenti quattro tipi sulla base degli scenari di utilizzo:

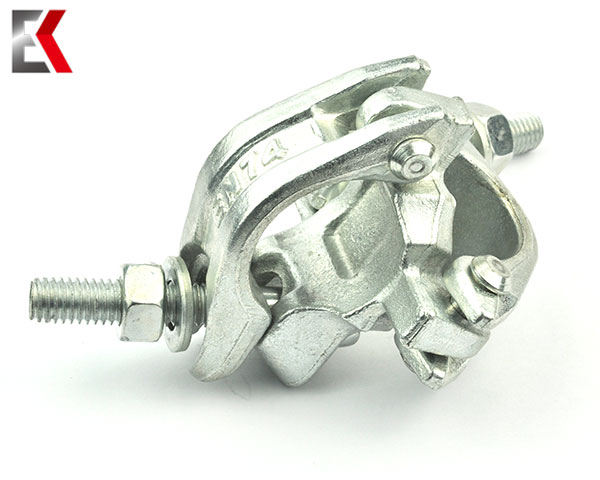

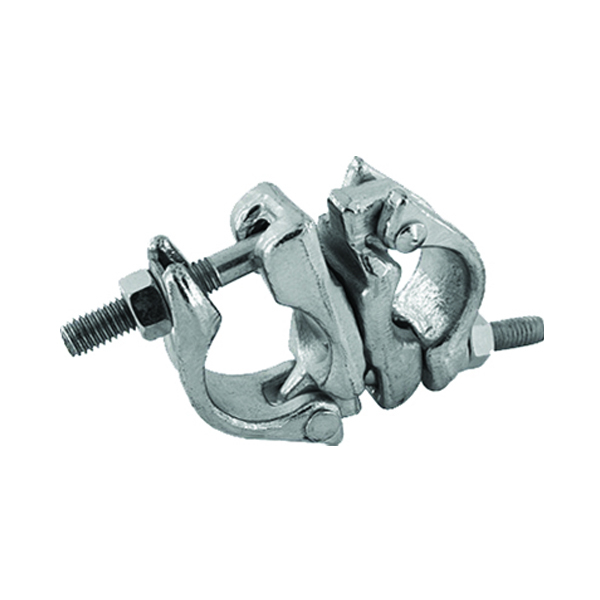

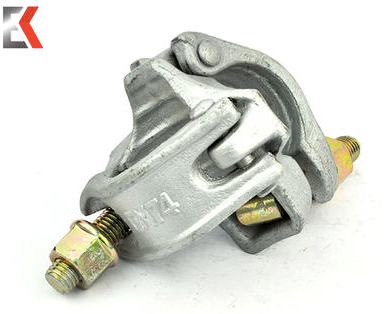

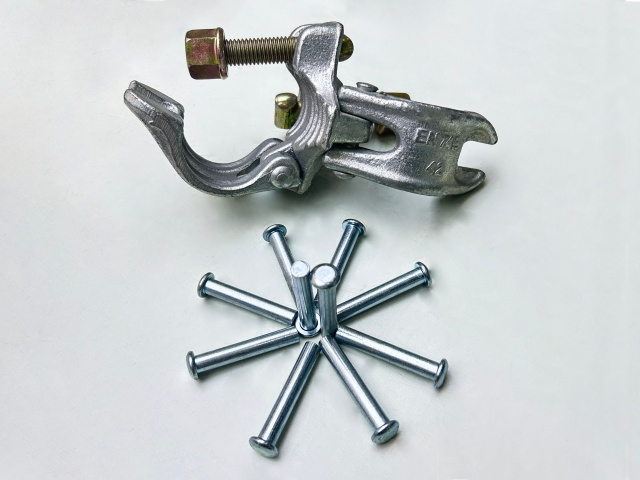

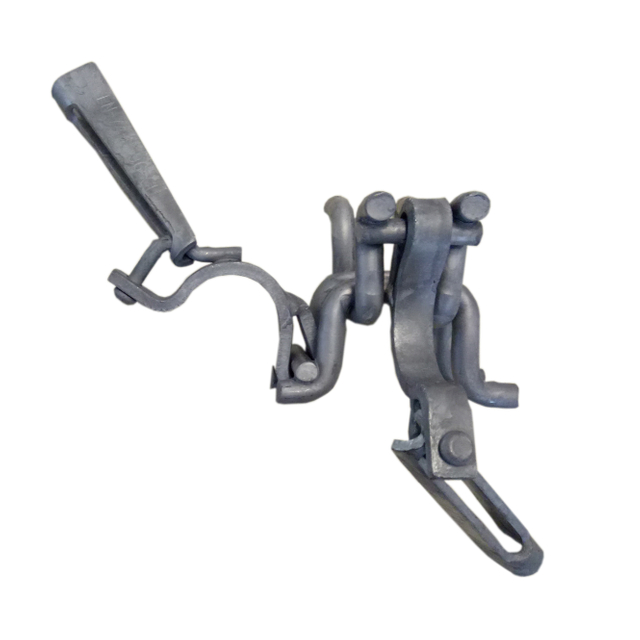

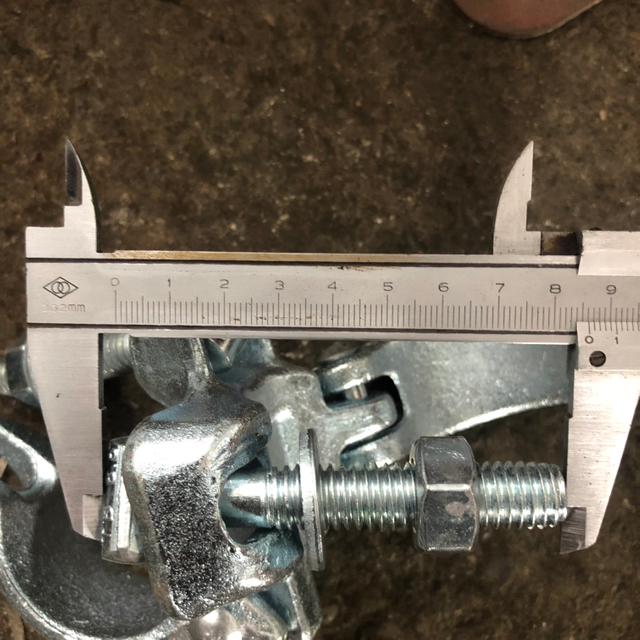

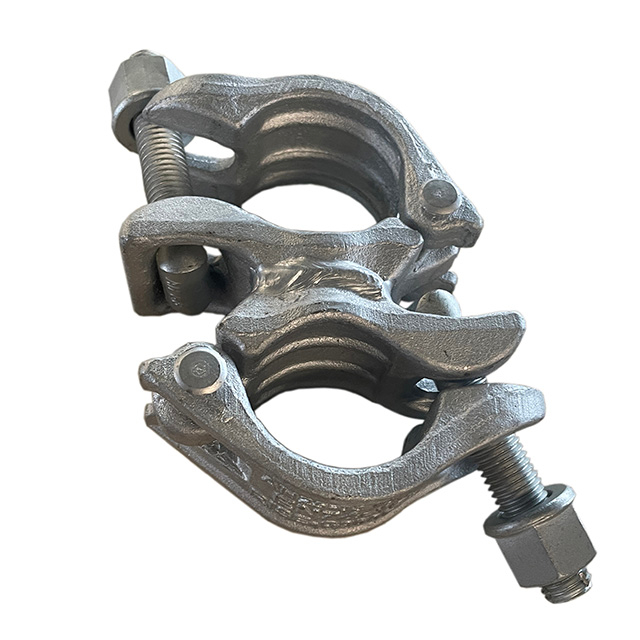

Accoppiatore ad angolo retto

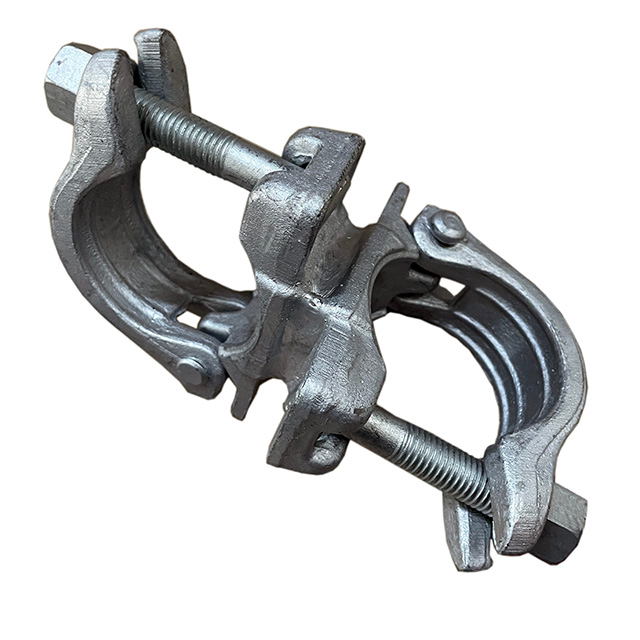

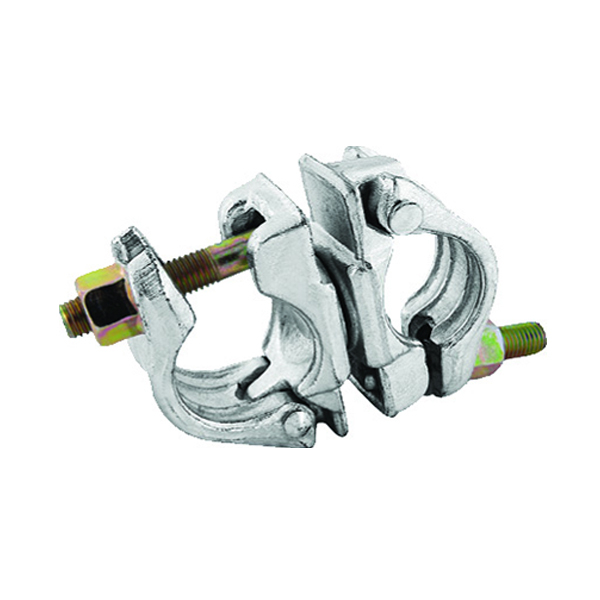

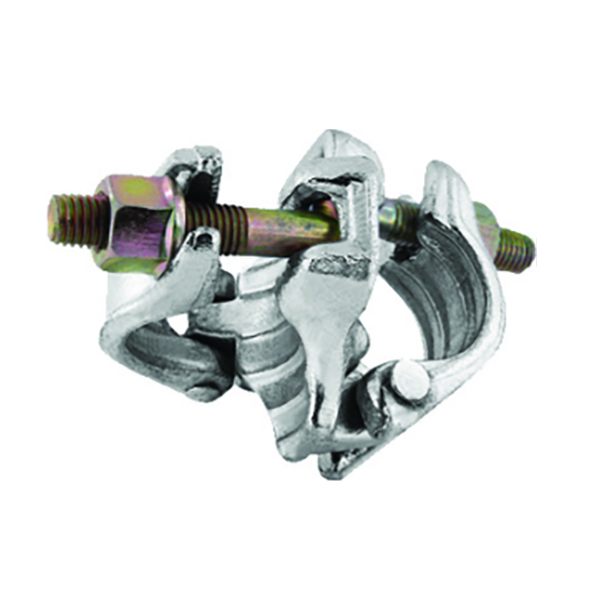

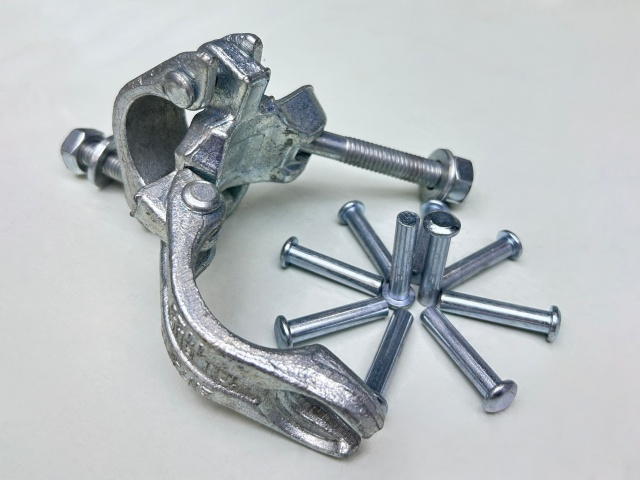

Accoppiatore ad angolo retto: noto anche come doppio accoppiatore o accoppiatore fisso, viene solitamente utilizzato per riparare il tubo in verticale e saldamente, eliminando la possibilità che i tubi di acciaio scivoli. Si basa sull'attrito tra l'accoppiatore e il tubo di acciaio per trasferire il carico. Come il collegamento dell'asta verticale e della grande traversa, la grande traversa e la piccola traversa delle impalcature.

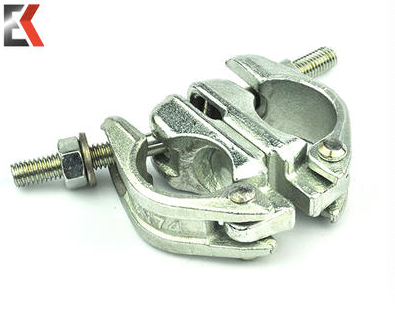

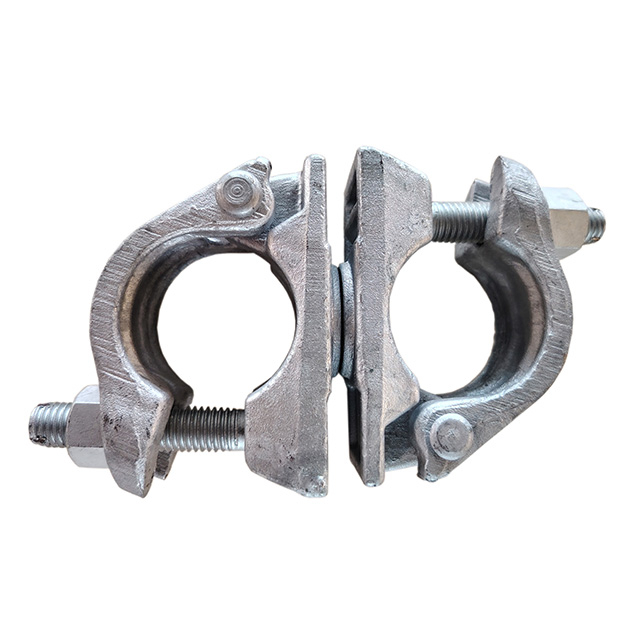

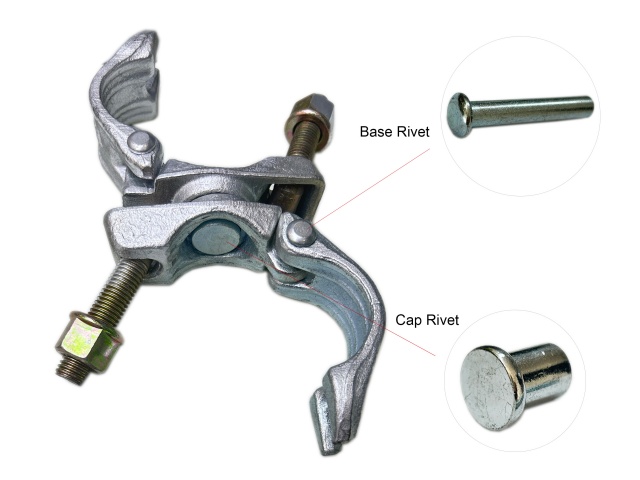

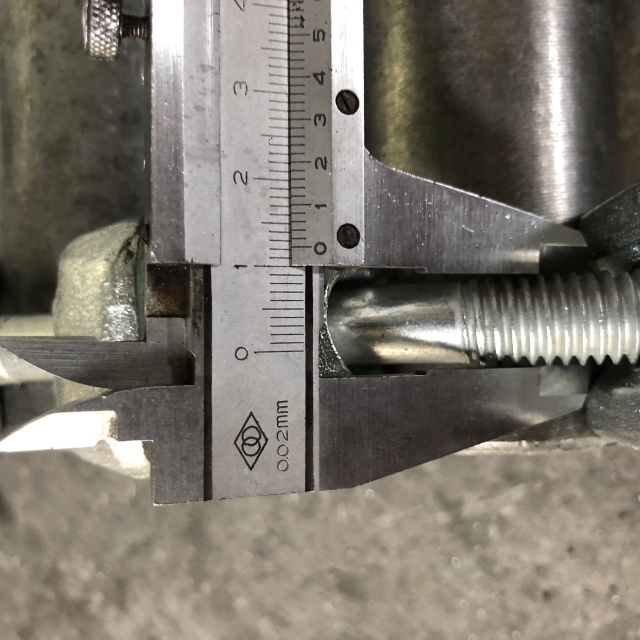

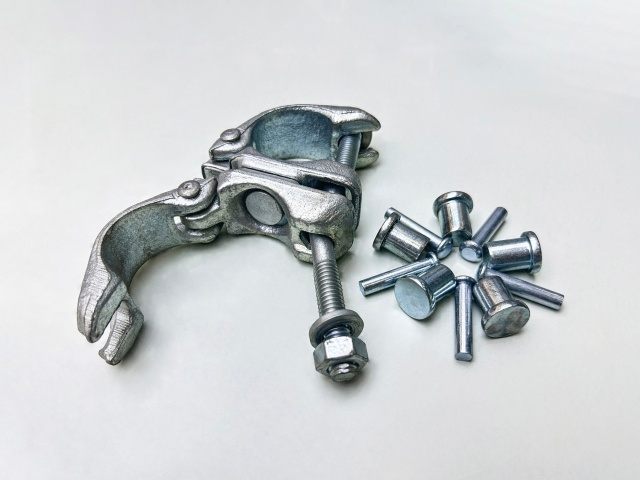

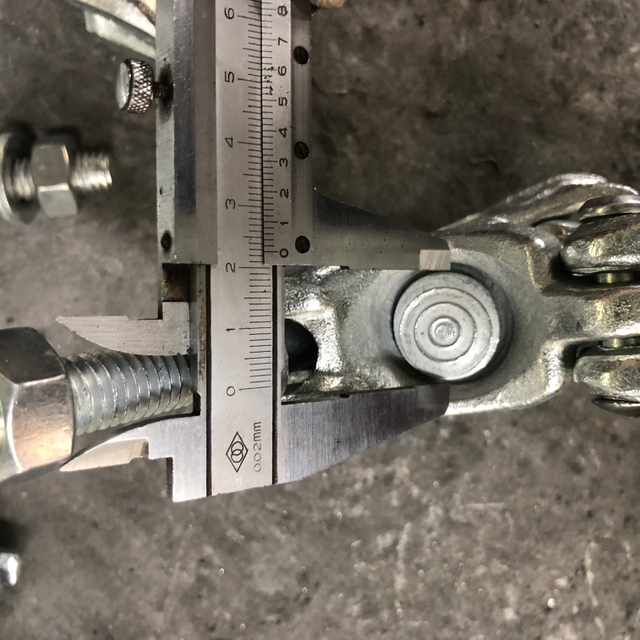

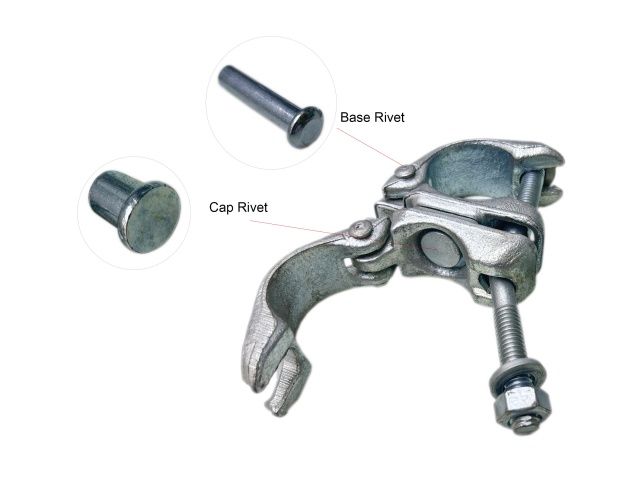

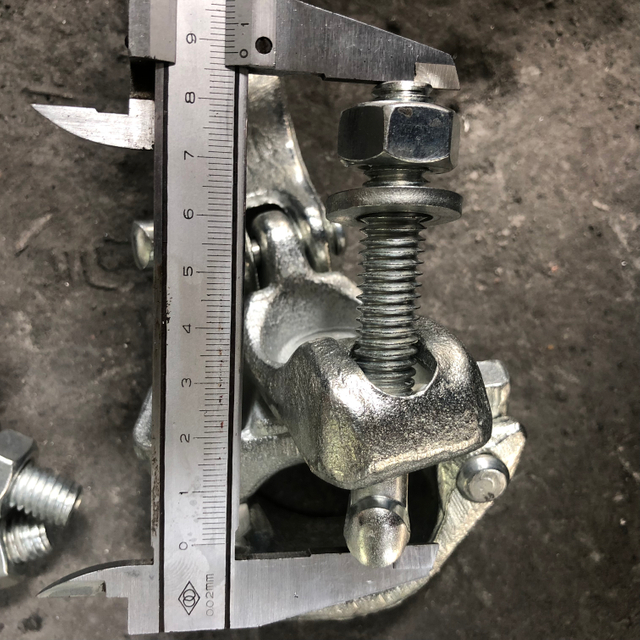

Accoppiatore girevole

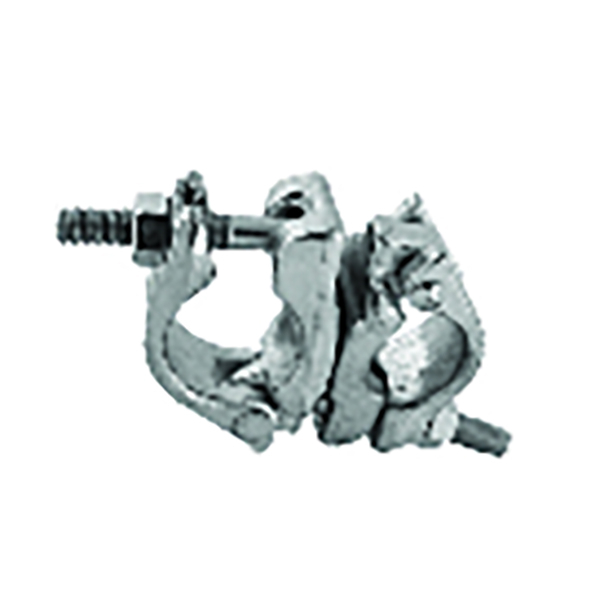

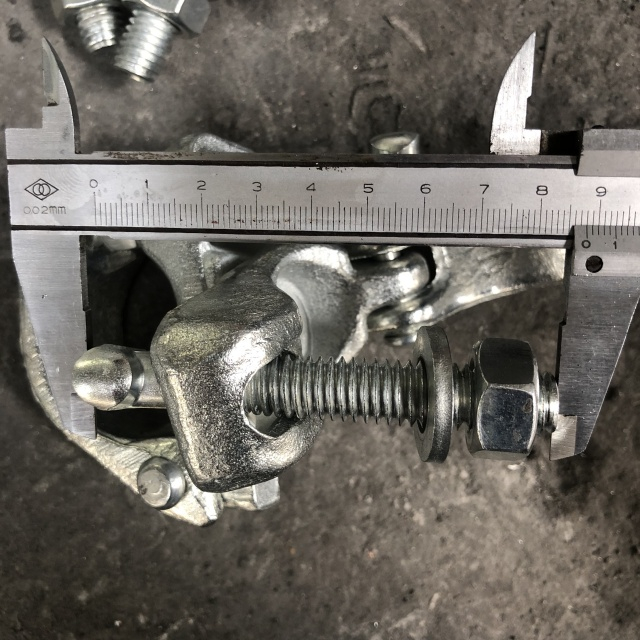

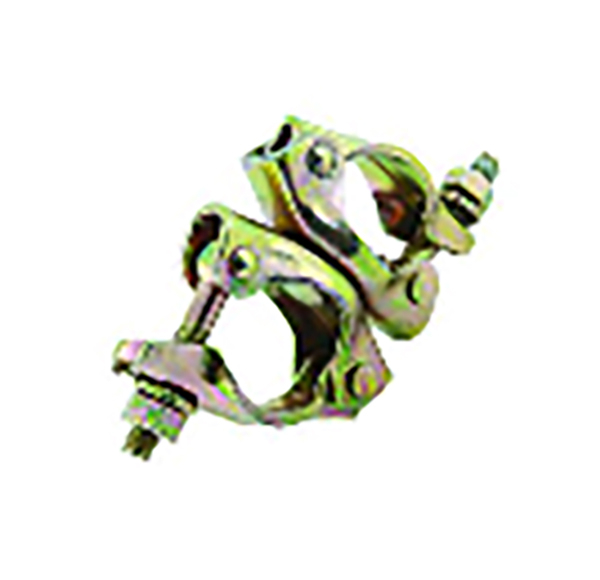

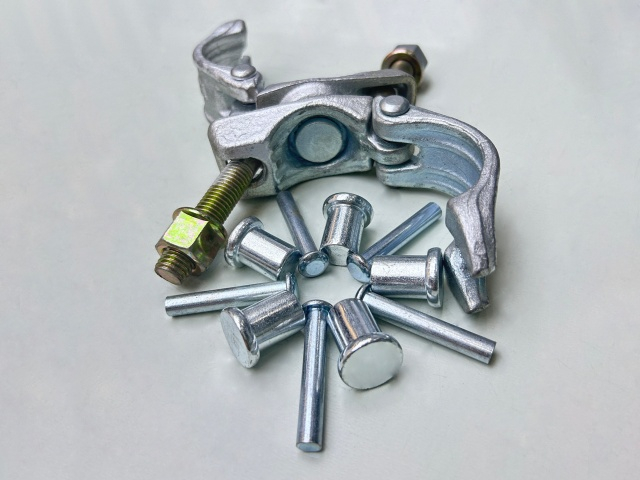

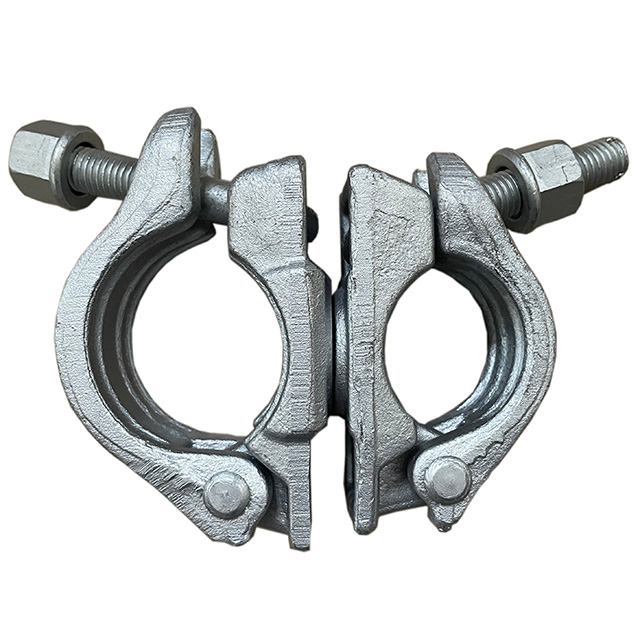

Accoppiatore girevole: utilizzato per la connessione incrociata e il fissaggio di due tubi in acciaio delle impalcature in qualsiasi angolo. Collega e corregge due componenti e può ruotare in modo flessibile per facilitare la costruzione.

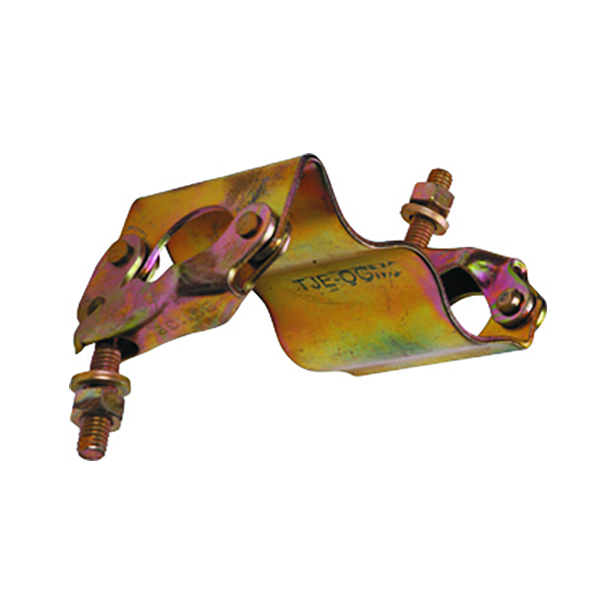

Accoppiatore parallelo

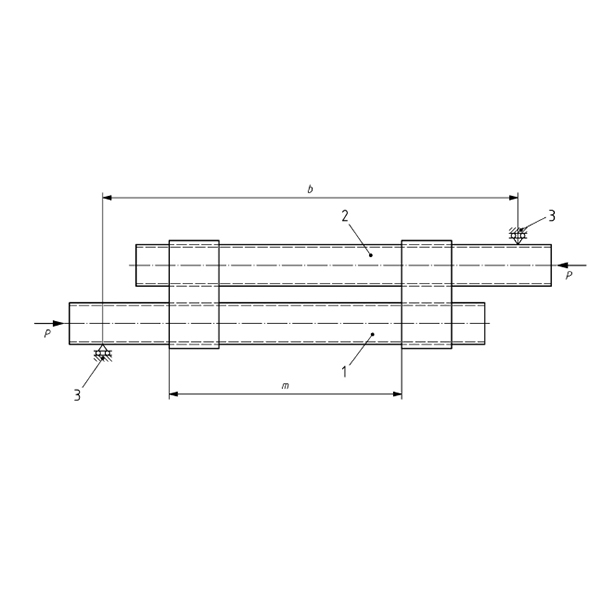

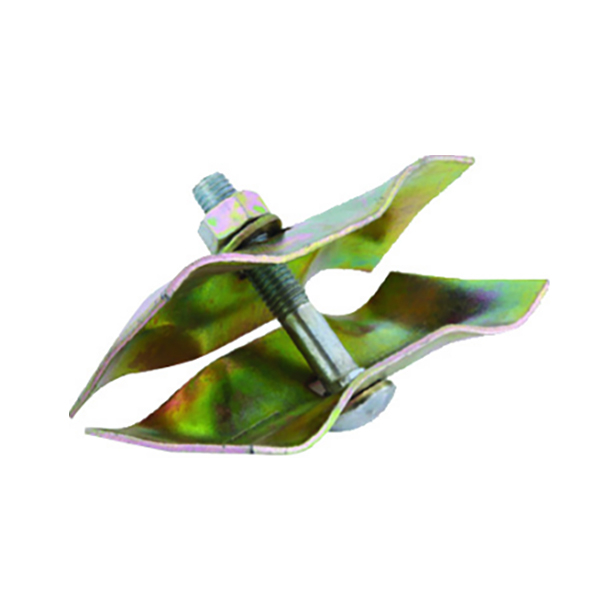

Accoppiatore parallelo: utilizzato per fissare due tubi in acciaio con impalcature parallele, utilizzate principalmente per la recinzione di fissaggio.

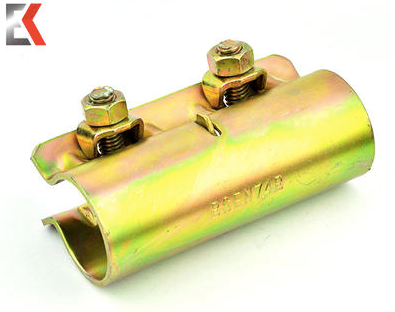

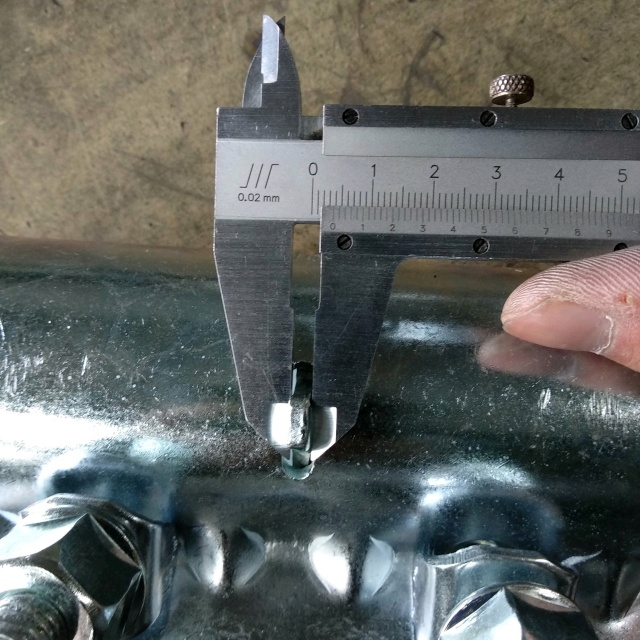

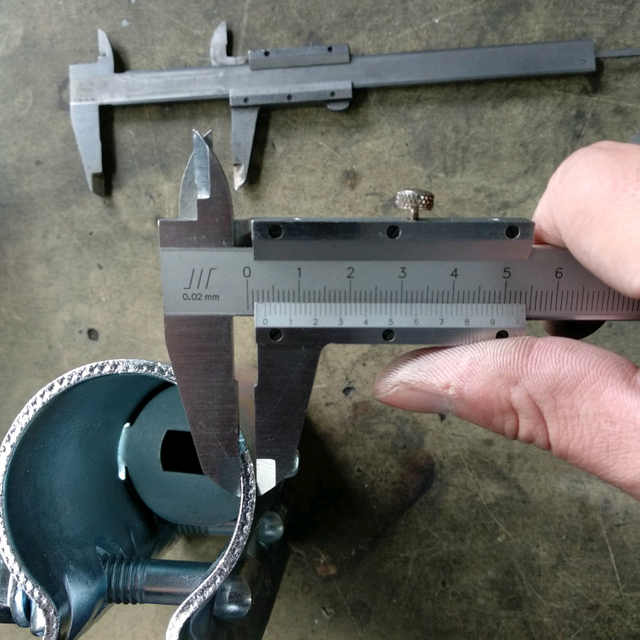

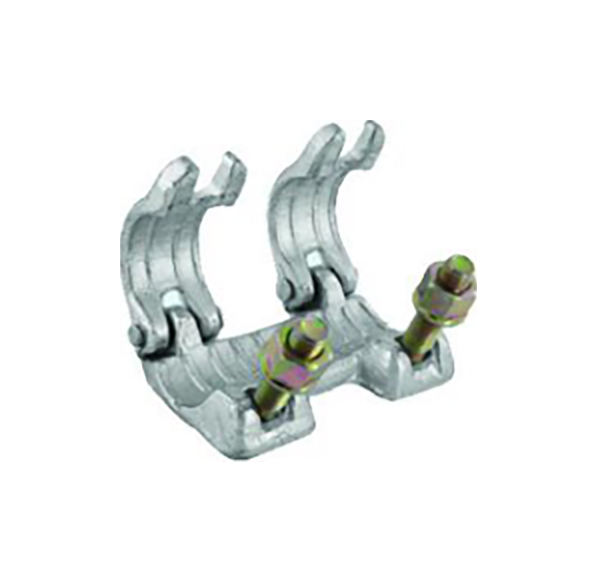

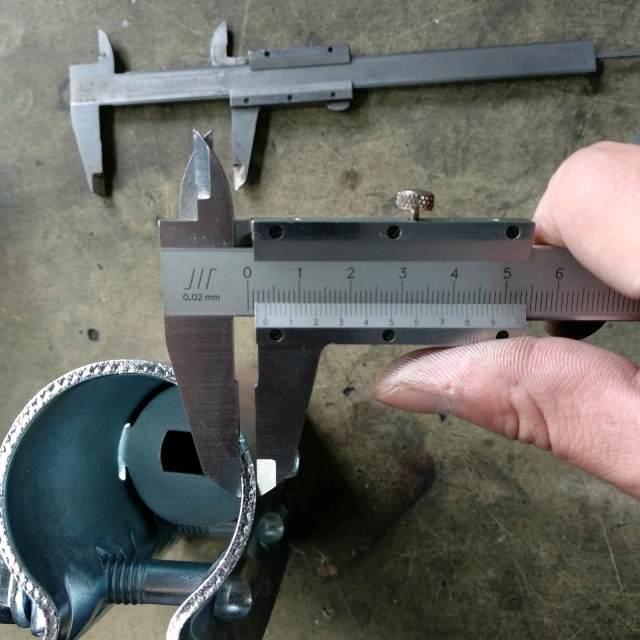

Schizzo accoppiatore a manica

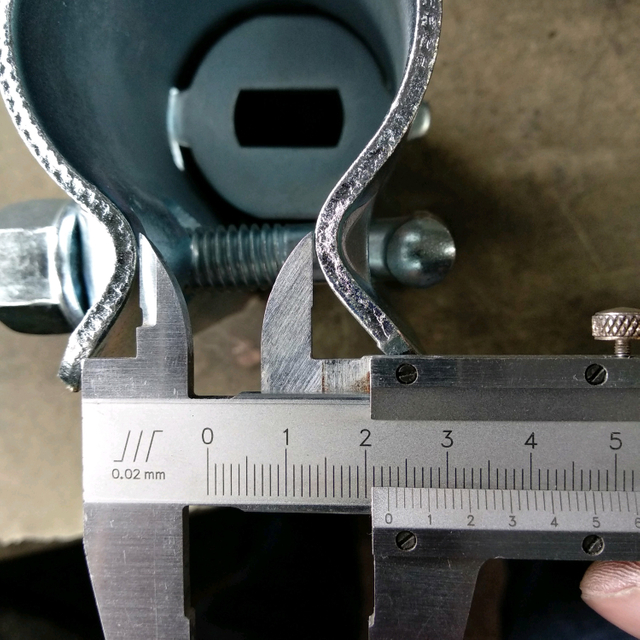

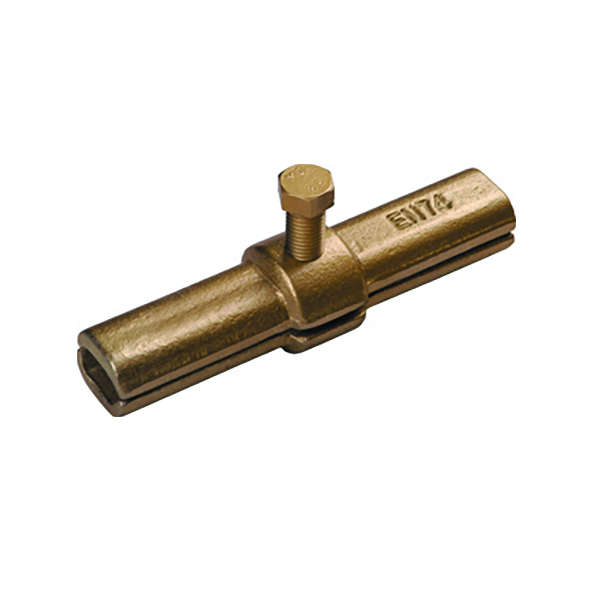

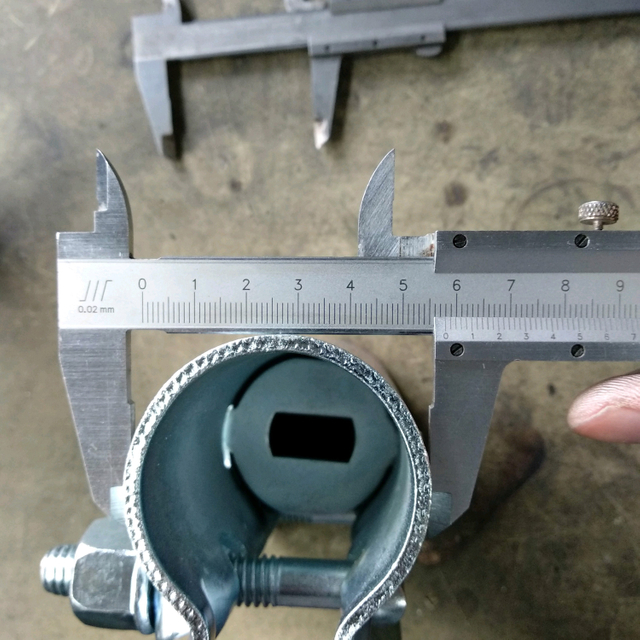

Lo schizzo dell'accoppiatore di maniche viene generalmente utilizzato per collegare saldamente due tubi in acciaio per renderli uno. Lo schizzo dell'accoppiatore di maniche può compensare troppo le carenze di un tubo d'acciaio troppo corto.






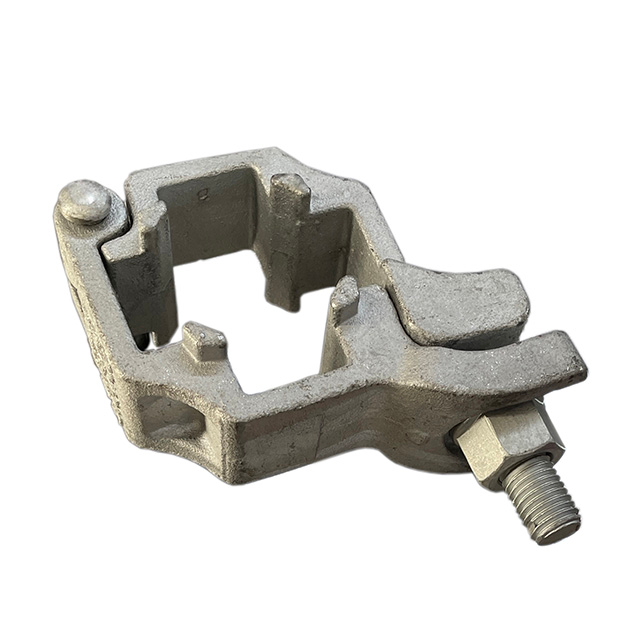

Secondo i requisiti e gli scenari di utilizzo di diversi paesi, gli accoppiatori di impalcature possono essere divisi i seguenti tipi:




Utilizzato principalmente per i sistemi di impalcature utilizzati nei paesi del Regno Unito e del Commonwealth.

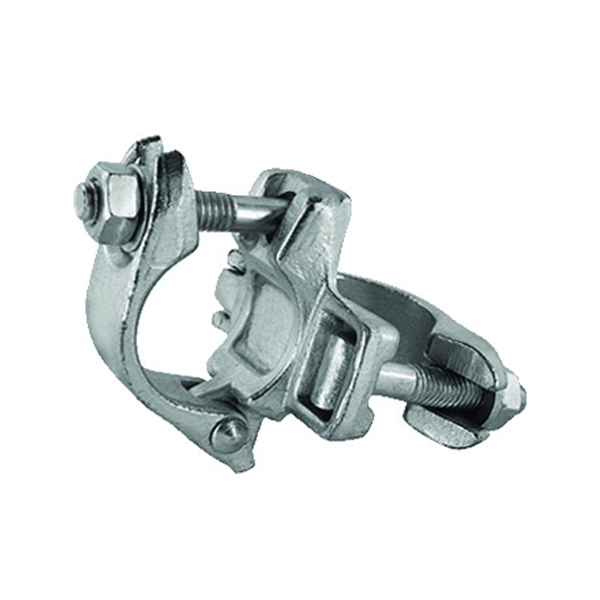

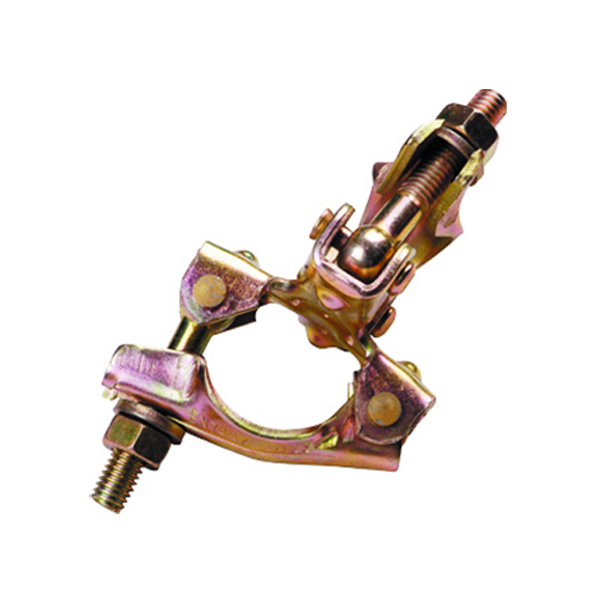

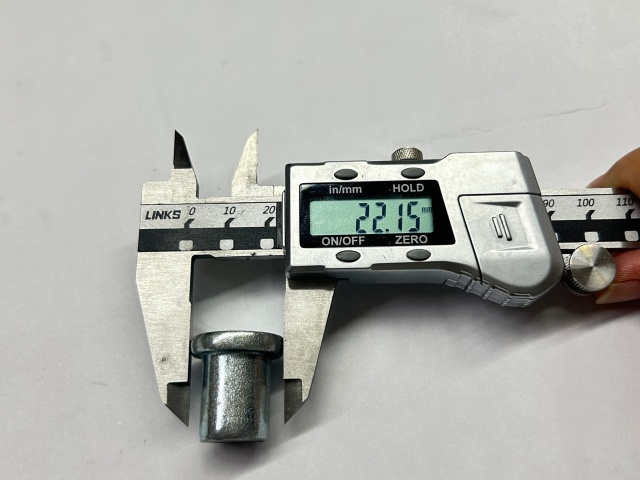

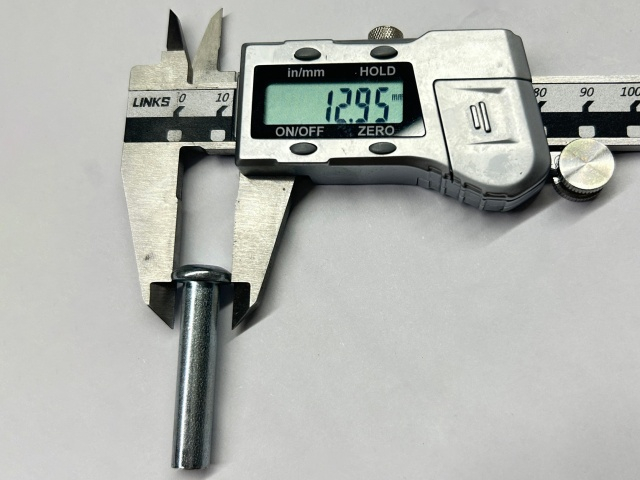

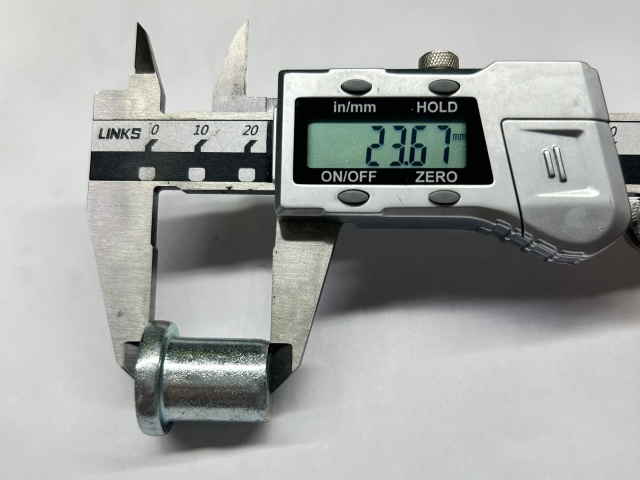

Tipo britannico:

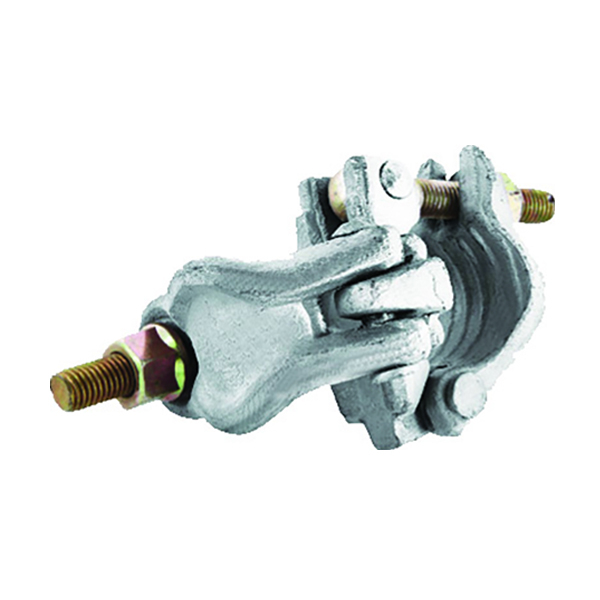

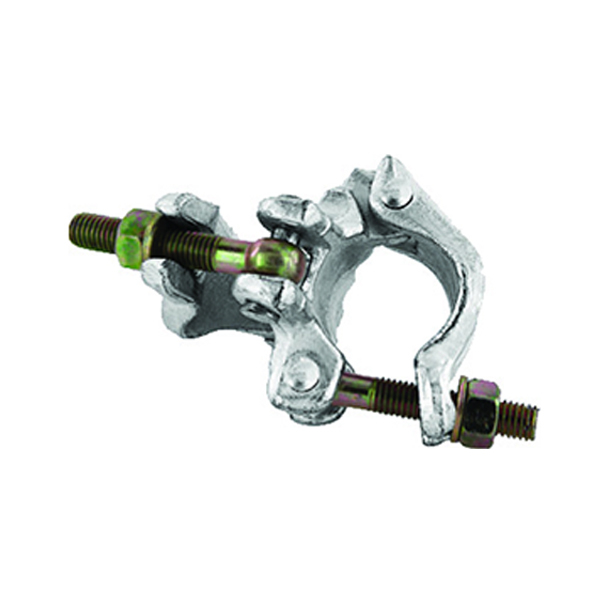

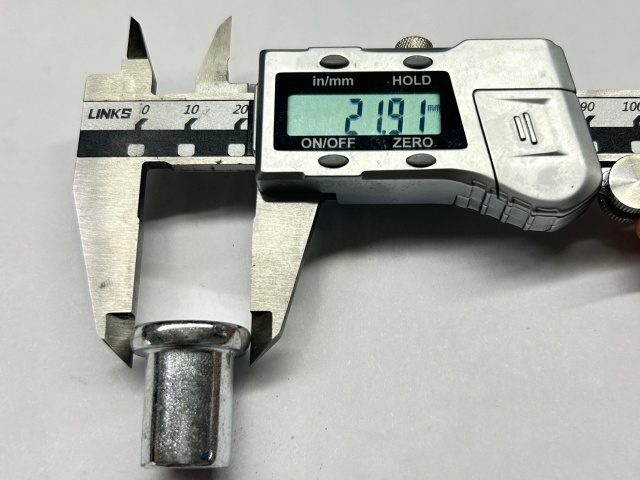

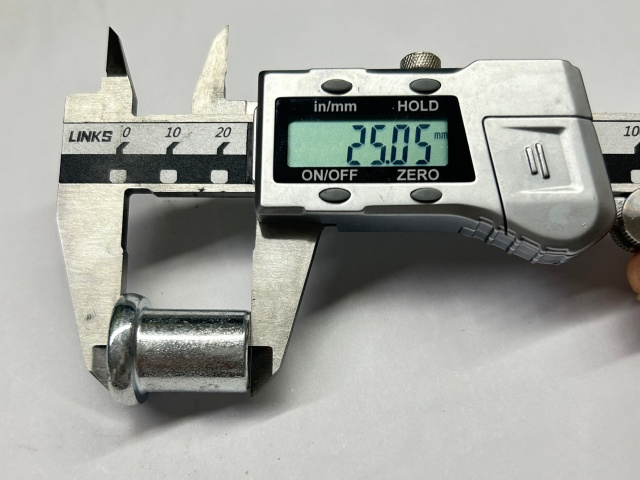

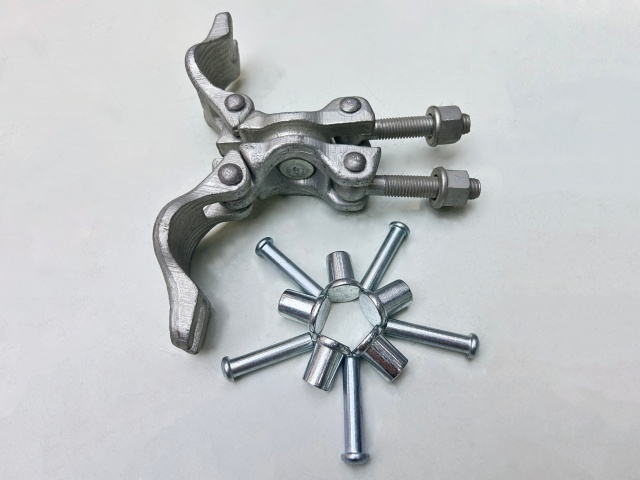

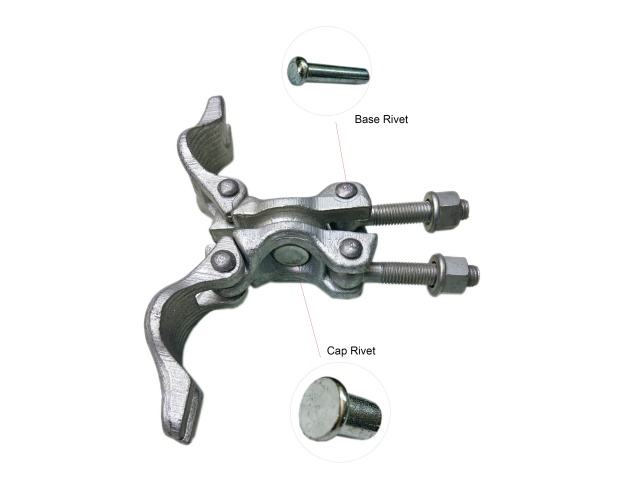

Tipo americano:

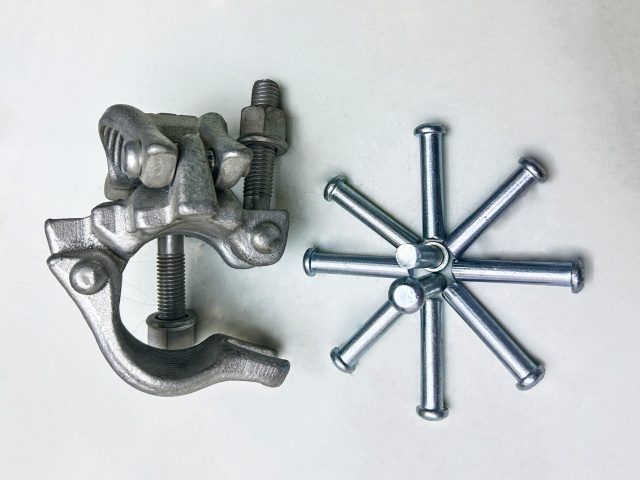

Utilizzato principalmente nel sistema di impalcature degli Stati Uniti.

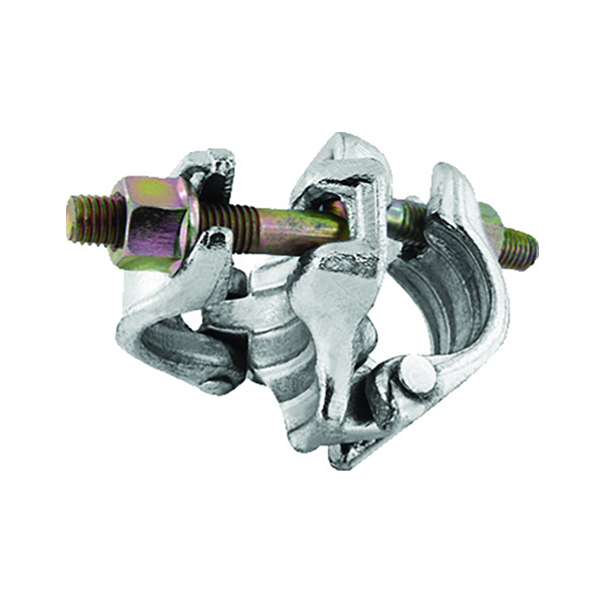

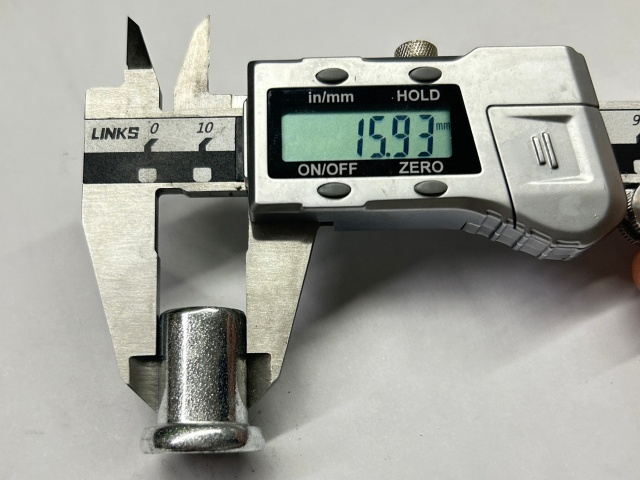

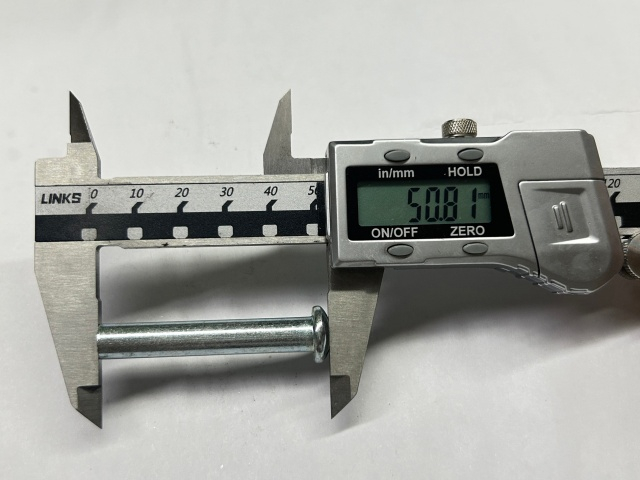

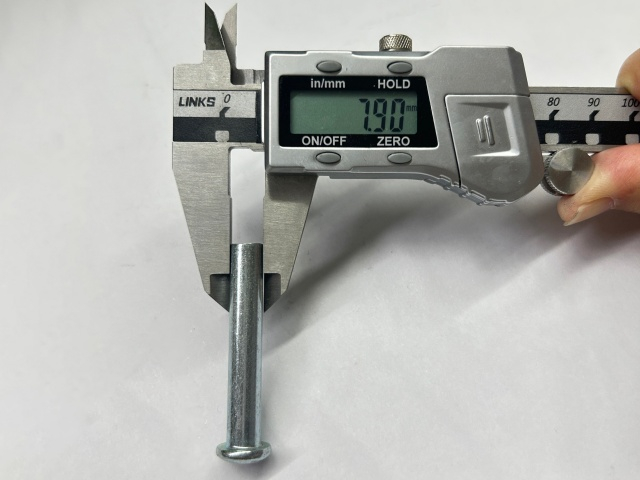

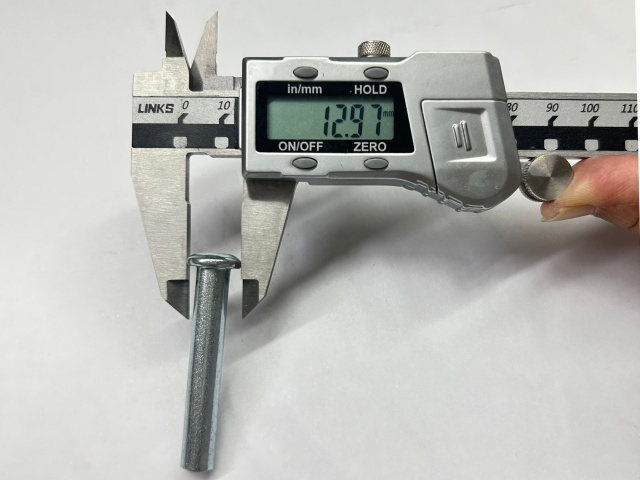

Tipo tedesco :

Utilizzato principalmente nel sistema di impalcature tedesche.

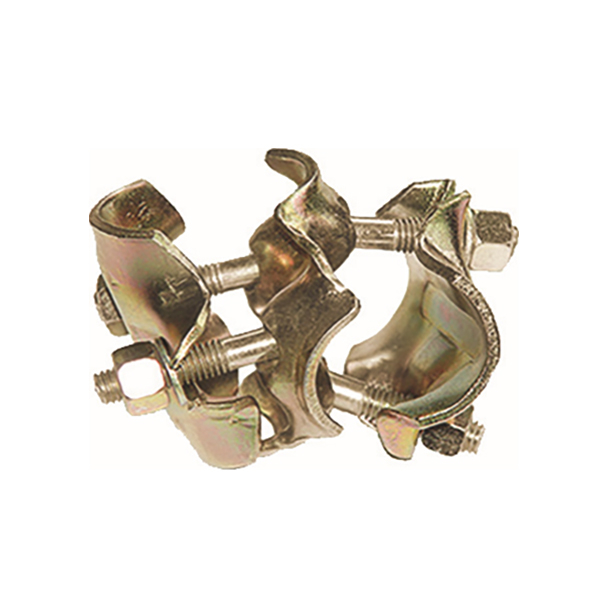

Tipo italiano :

Utilizzato principalmente per i sistemi di impalcature in Italia.

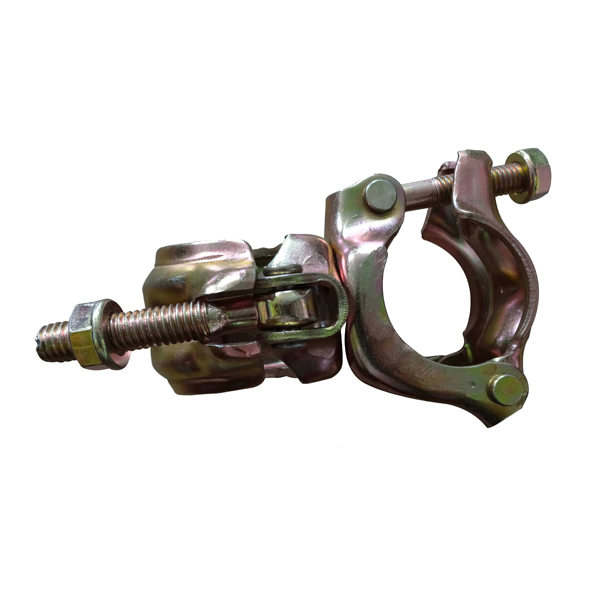

Giapponese, tipo coreano :

Utilizzato principalmente per i sistemi di impalcature in Giappone e Corea.





Secondo diversi processi di produzione, ci sono principalmente i seguenti tre tipi:

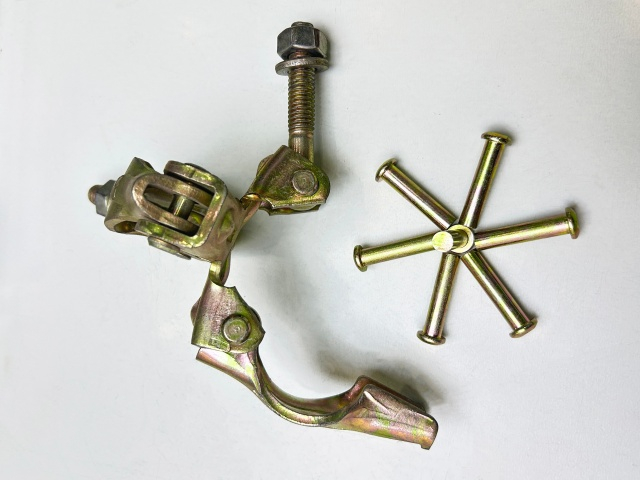

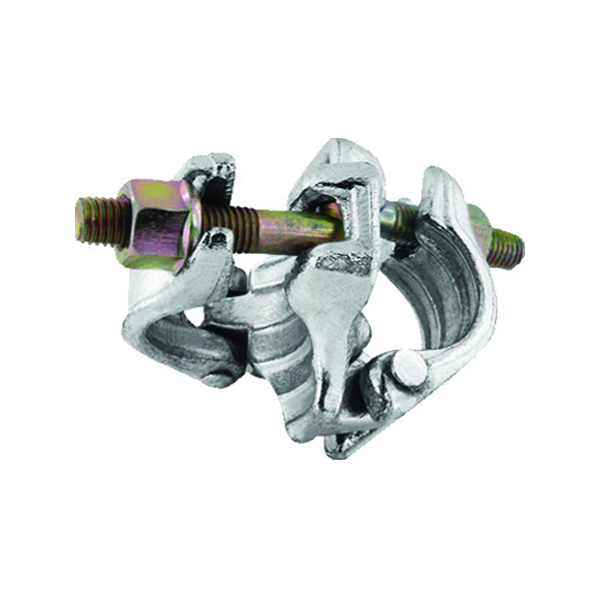

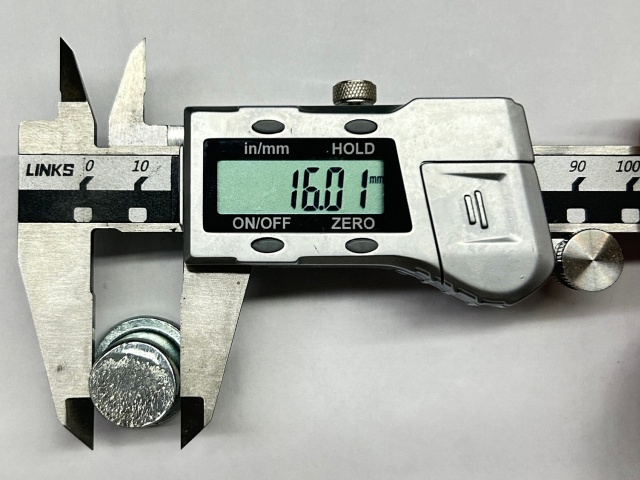

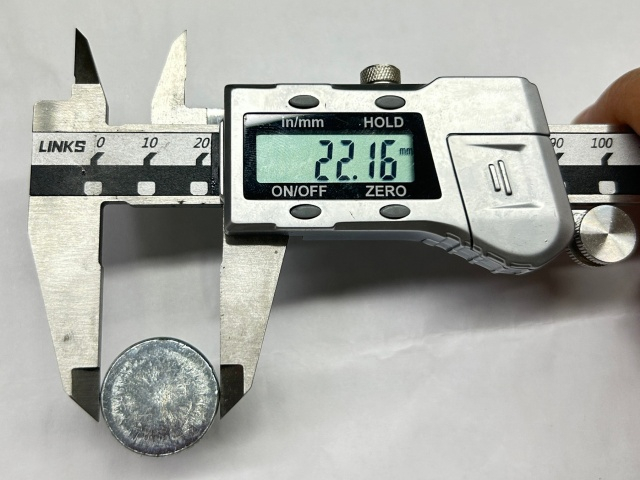

Accoppiatori di impalcature forgiate : Questo processo di produzione può portare a un risultato che la tenacità dell'accoppiatore dell'impalcatura sarà garantita garantendo al contempo la forza. Qui è dove l'accoppiatore di impalcature forgiate è superiore all'accoppiatore pressato e al casting. Utilizzare un forno elettrico ad alta frequenza per riscaldare l'acciaio strutturale di carbonio delle corrispondenti specifiche allo stato di austenite a 950 ° -1050 ° C e sottoporsi a una forgiatura una tantum di 300-600kn per migliorare la sua struttura e le proprietà meccaniche, migliorare la resistenza del prodotto e proteggerne la resistenza.

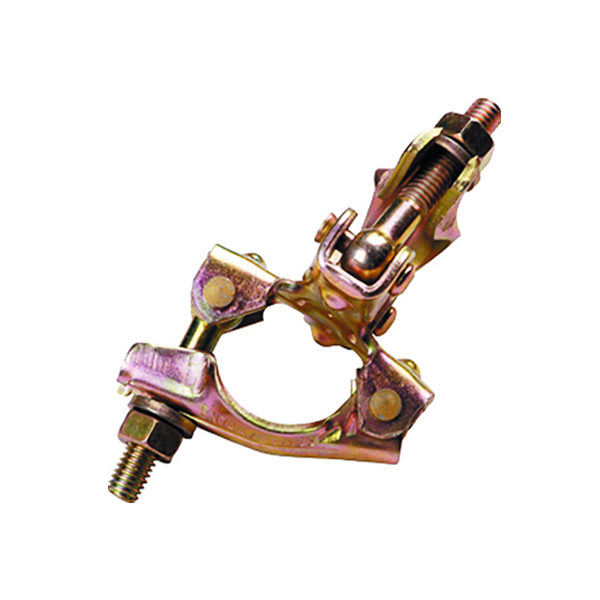

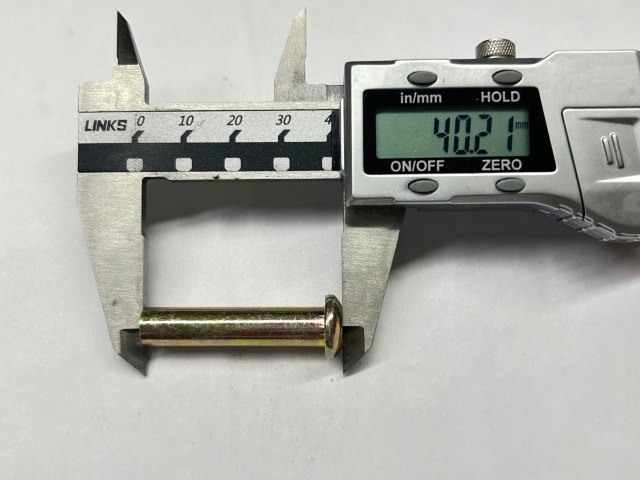

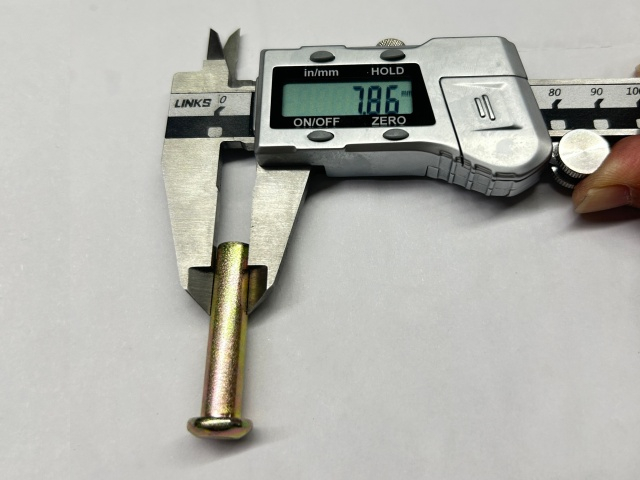

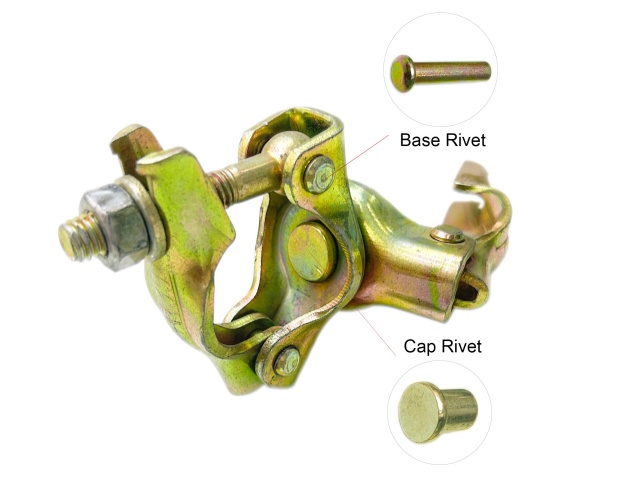

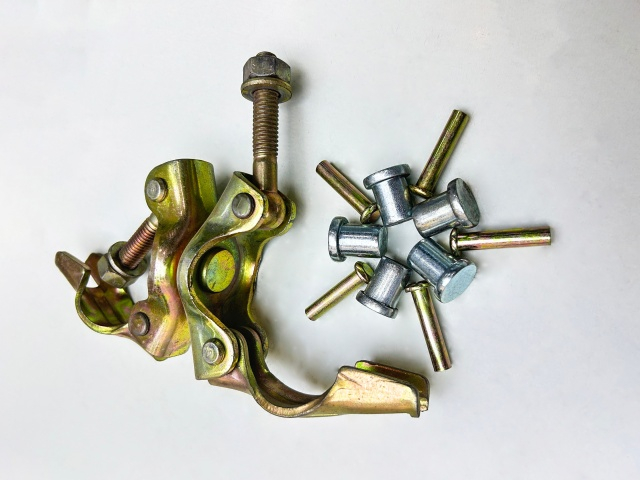

Accoppiatori pressati : Rispetto all'accoppiatore forgiato, l'accoppiatore pressato ha un vantaggio di prezzo e in particolare per compensare alcuni posti vacanti di prodotti che non possono essere prodotti mediante processo di forgiatura, utilizzare Q235, Q355, SPHC e altri gradi di piastre d'acciaio, elaborate in accoppiatori che soddisfano i requisiti di BS EN74-1: 2005 attraverso il taglio, la formazione di stampi, la galvanizzazione, il montaggio e Rispetto agli accoppiatori forgiati, ha un certo vantaggio sui prezzi e compensa anche il divario di produzione che non può essere realizzato da alcuni accoppiatori che creano la tecnologia.

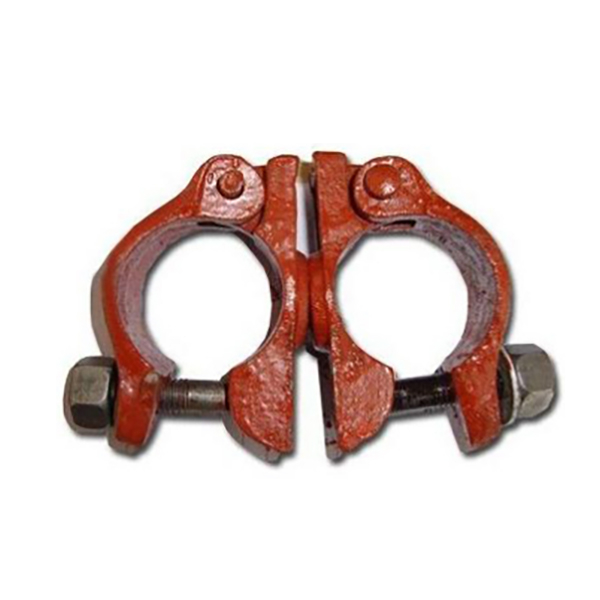

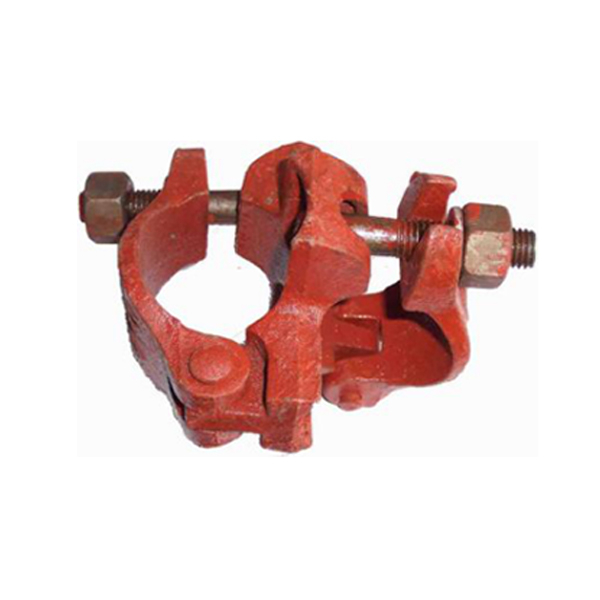

Casting Accoppiatori :
Casting Apreters : Anche il casting dell'impalcatura ha un'alta durezza, le sue carenze di scarsa tenacia che non possono essere superate portano finalmente a un calo della quota di mercato anno dopo anno. Scaldare il rame e il ferro a uno stato liquido, versarlo in uno stampo di fusione, raffreddare naturalmente e quindi assemblaggio ha le caratteristiche dell'elevata efficienza di produzione, del ciclo di produzione rapido e del basso costo. A causa delle caratteristiche insormontabili dei getti: alta durezza ma scarsa durezza, la quota di mercato è in calo di anno in anno.


Secondo i diversi trattamenti superficiali, è diviso nelle seguenti tre categorie:

1. Accoppiatori zincati di calpesta: dopo sgrassare, decaparsi, immergersi e asciugare, gli accoppiatori dell'impalcatura sono immersi nella soluzione di zinco fuso per un certo periodo di tempo e poi eliminati.

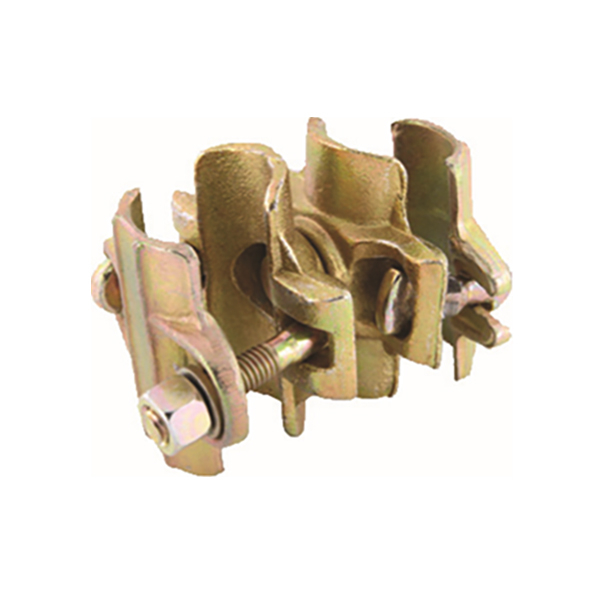

2. Accoppiatori elettro-galvanizzati: gli accoppiatori elettro-galvanizzati sono accoppiatori di impalcature che devono essere elaborati mediante sgrassando e decapaggio con apparecchiature di elettrolisi, quindi li mettono in una soluzione di sale di zinco e quindi collegano l'elettrodo negativo delle apparecchiature di elettrolisi; Posizionare una piastra di zinco sul lato opposto del pezzo e collegala all'elettrodo positivo del dispositivo di elettrolisi, accendi la potenza e usa il movimento direzionale della corrente dall'elettrodo positivo all'elettrodo negativo per depositare gradualmente uno strato di zinco sulla superficie dell'accoppiatore.

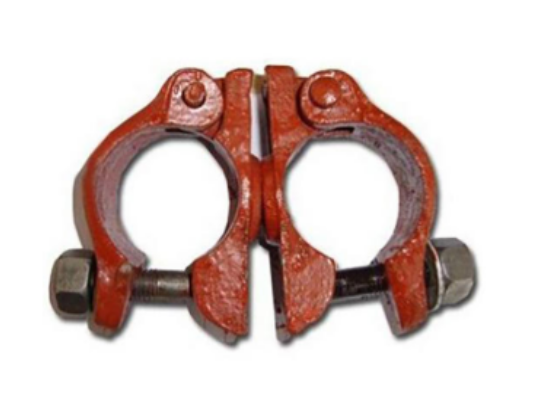

3. Accoppiatori di verniciatura protetta al centro: la vernice spray è un metodo di rivestimento che viene spruzzato attraverso una pistola a spruzzo o un atomizzatore a disco, disperso in gocce uniformi e sottili mediante pressione o forza centrifuga e applicata sulla superficie dell'accoppiatore.


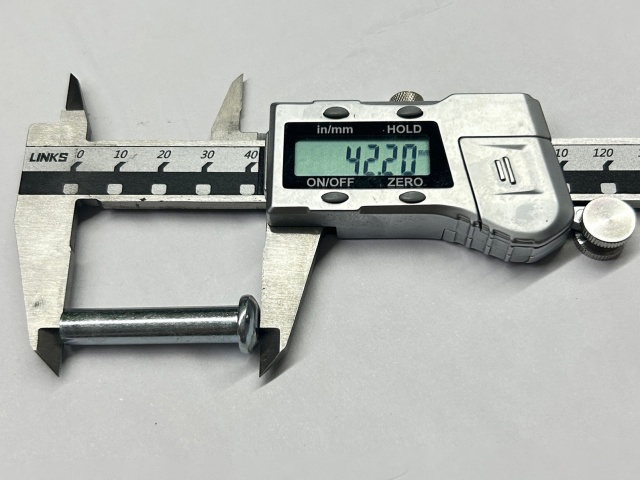

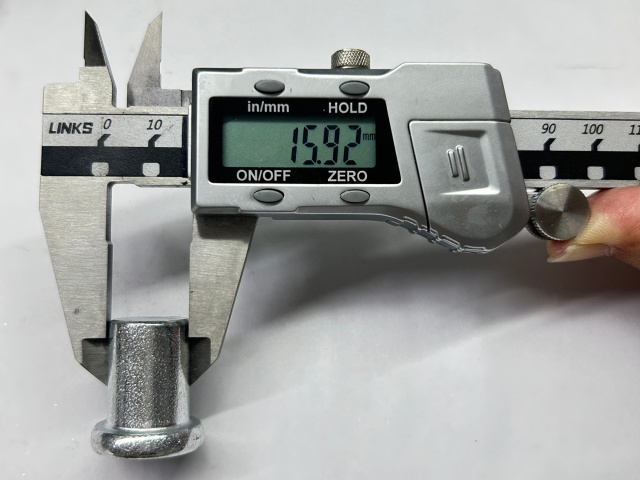

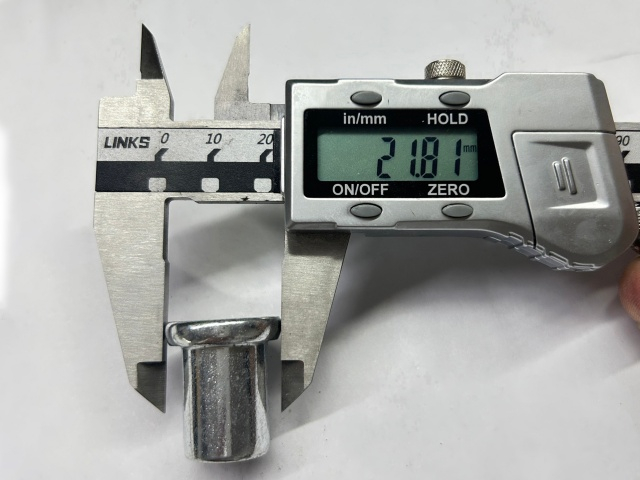

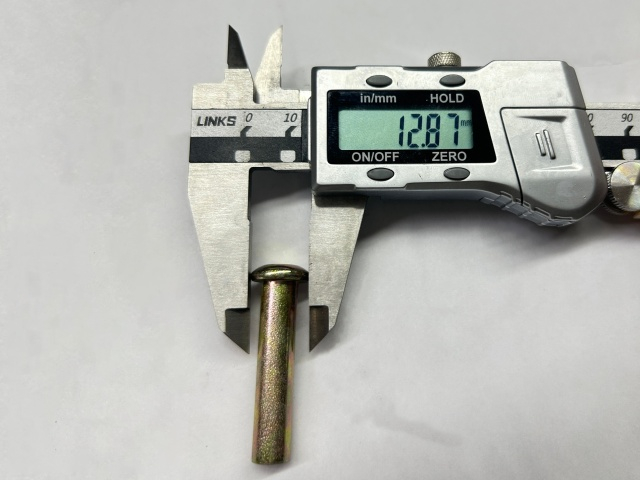

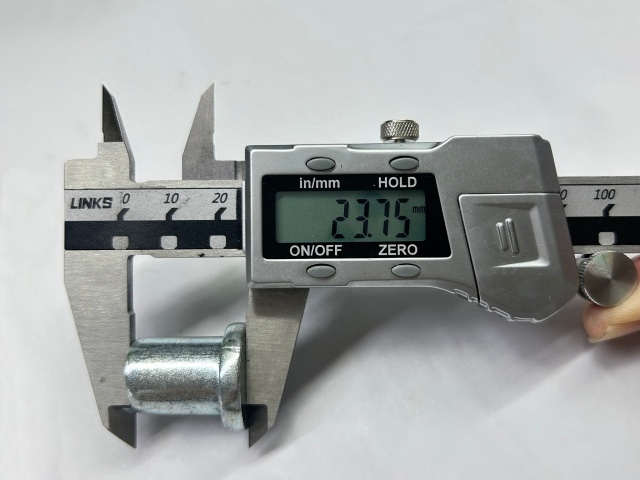

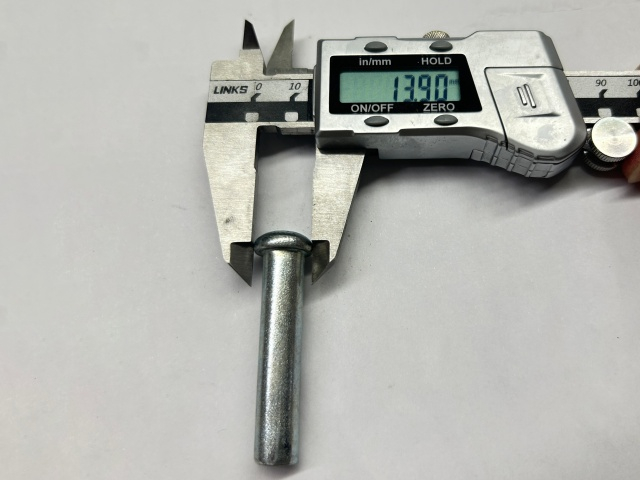

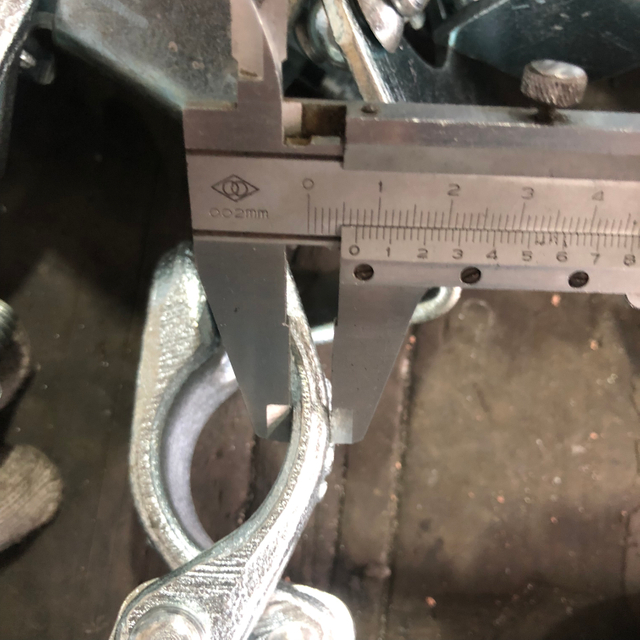

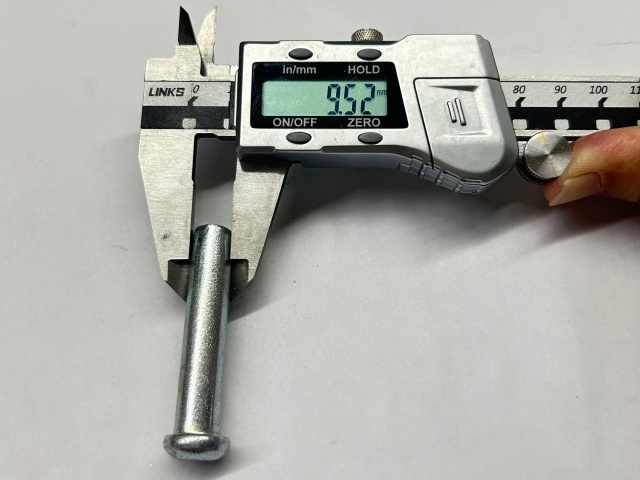

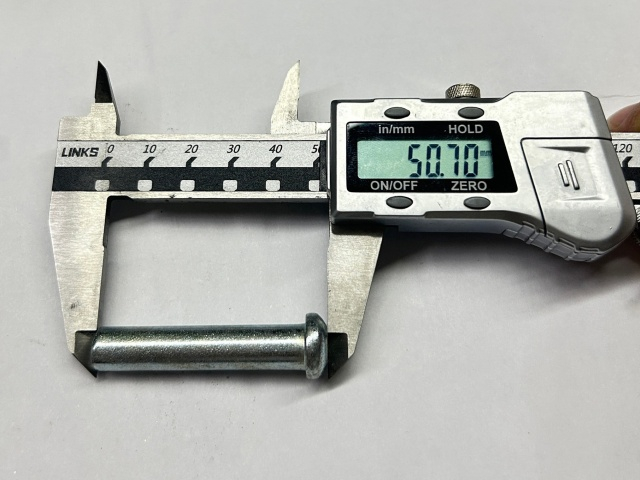

Di seguito sono riportate le parti standard utilizzate nella detrazione: vite, dado, guarnizione e altre informazioni:

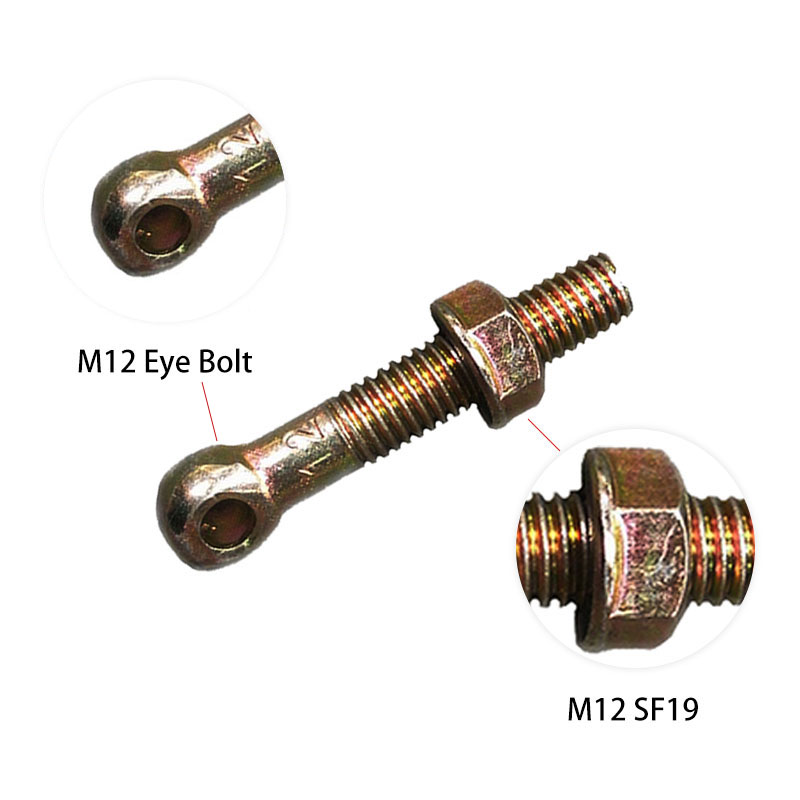

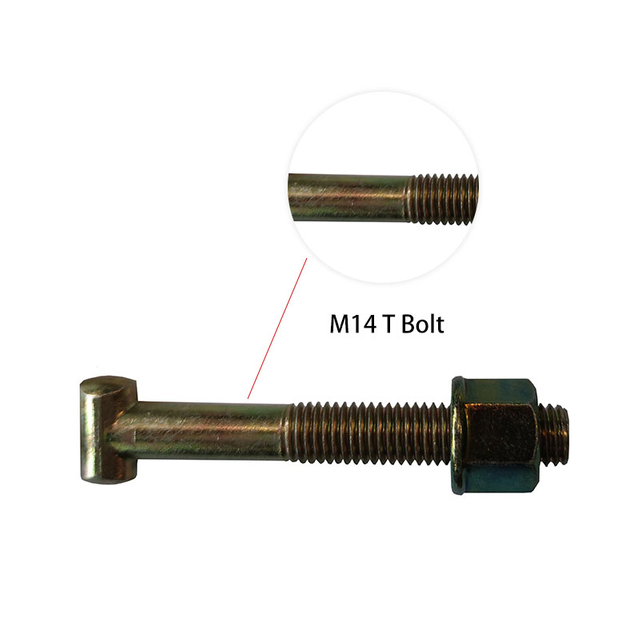

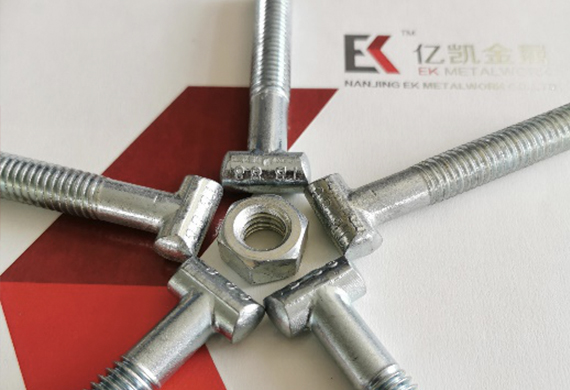

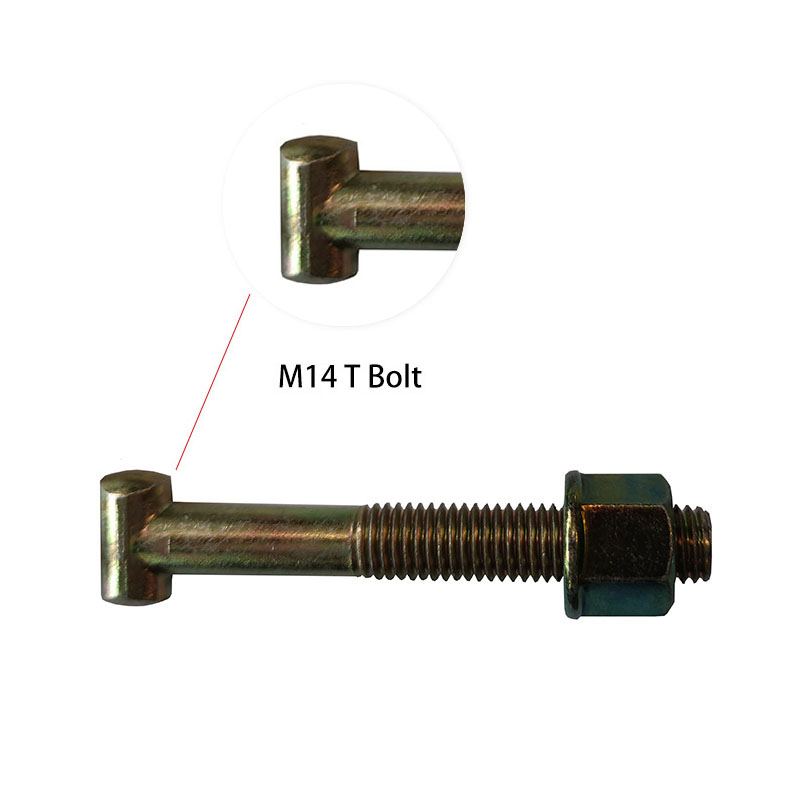

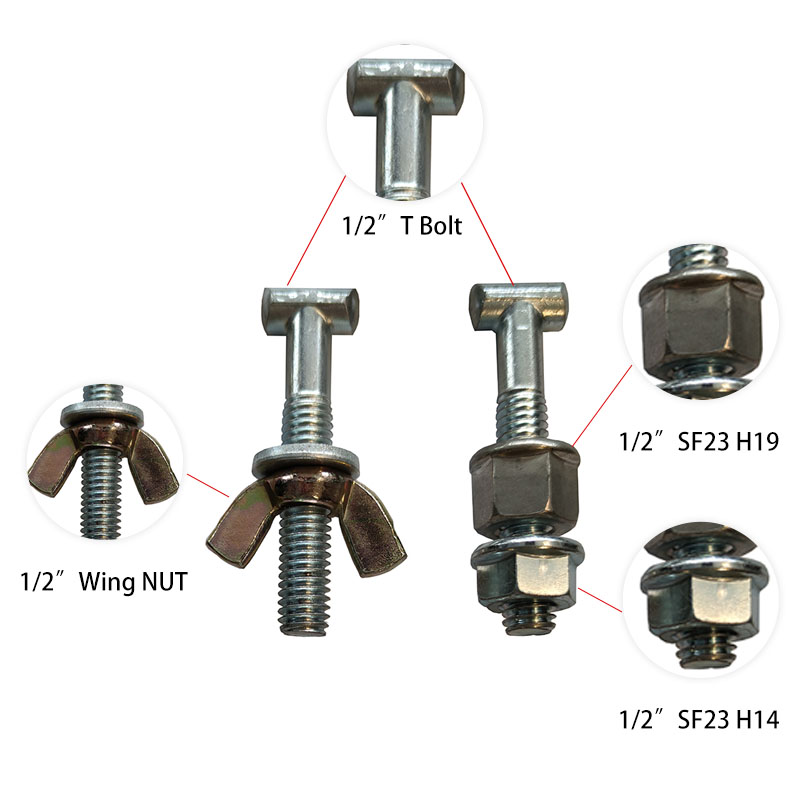

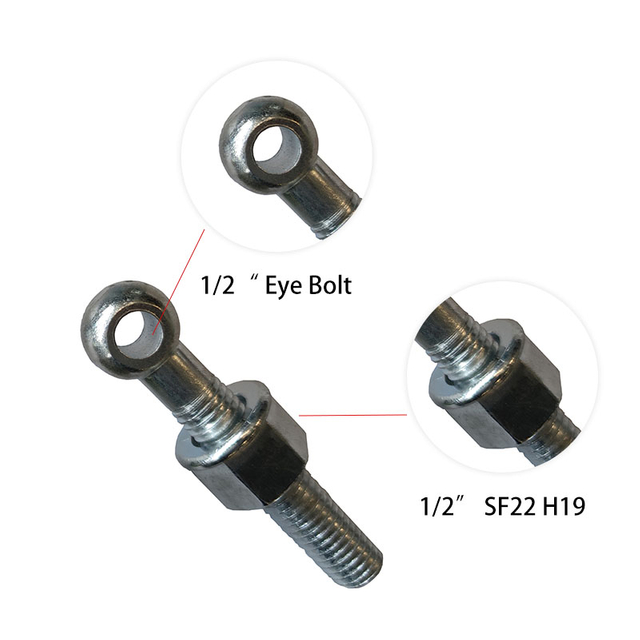

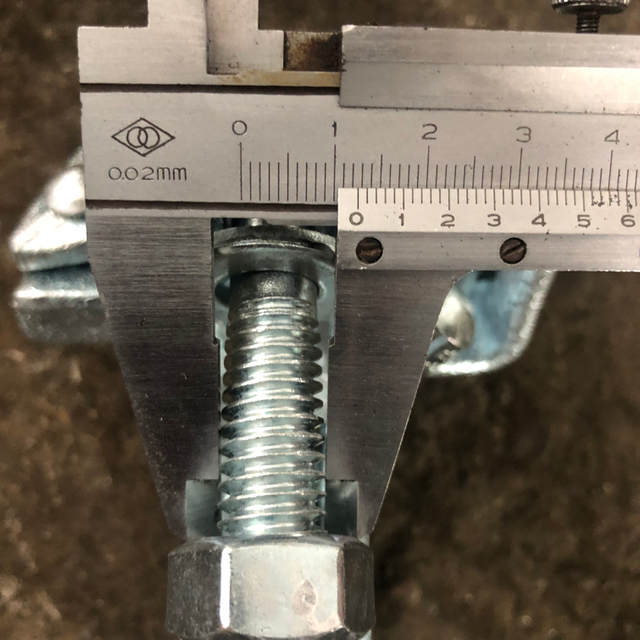

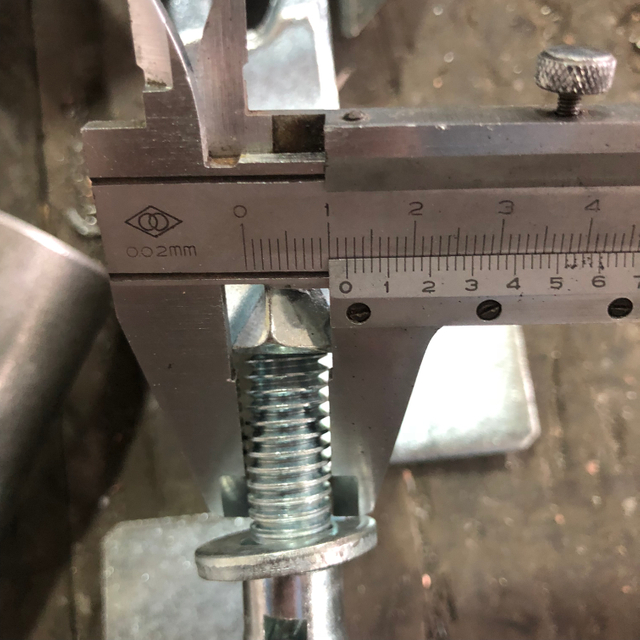

Tipo comune: bullone a T, bullone per gli occhi, bullone di spuntazione. I diametri dei sei bulloni di accoppiamento comuni, la lunghezza effettiva dei bulloni e i paesi applicabili sono i seguenti:

CommonType : Dadi esagonali, dadi ad ala, dadi della flangia.
In base alle dimensioni delle chiavi in ​​diversi paesi, le dimensioni comuni di dado sono 19 mm, 21 mm, 22 mm e 23 mm. Tra questi, le noci da 19 mm sono generalmente utilizzate negli accoppiatori di impalcature in Giappone, Corea del Sud e alcuni paesi del Sud -Est asiatico, le noci da 21 mm sono generalmente utilizzate nei giunti correlati nel Regno Unito e nei paesi del Commonwealth e le noci da 22 mm sono adatte per i sistemi di impalcature negli Stati Uniti, in Germania e in alcuni paesi europei. E le noci da 23 mm sono utilizzate principalmente in Australia.



Il diametro del bullone e la larghezza dell'unità e l'altezza dei dadi esagonali comuni sono mostrati nella tabella seguente:


Larghezza attraverso gli appartamenti per il dado esagono e usando i paesi

Larghezza

21

Regno Unito e Commonwealth delle nazioni

Larghezza

22

USA, Germania e alcuni paesi Eurupean

Larghezza

23

Australia

Larghezza

19

Giappone, Corea del Sud e alcuni paesi del sud -est asiatico






Bullone dia.

Larghezza attraverso gli appartamenti

Altezza

Larghezza attraverso gli appartamenti

Altezza

Larghezza attraverso gli appartamenti

Altezza

Noce esagonale

1/2 '

S21

H11

S22

H11

S23

H11

Noce esagonale



SF21

H14

SF22

H14

SF23

H14

Noce esagonale



SF21

H19

SF22

H19

SF23

H119

Noce esagonale



S21

H15









Noce esagonale

M14

S22

H11

S23

H11





Noce esagonale



SF22

H14

SF23

H14





Noce esagonale



SF22

H19

SF23

H119





Noce esagonale

M12

SF19

H9









Ala dado

1/2















Dia.

Lunghezza efficace / Lunghezza del bullone

Utilizzo





Bullone a T.



1/2

75-88

Regno Unito e Commonwealth delle nazioni

M14

75-87

USA, Germania e alcuni paesi Eurupean

M14

98-110

USA, Germania e alcuni paesi Eurupean




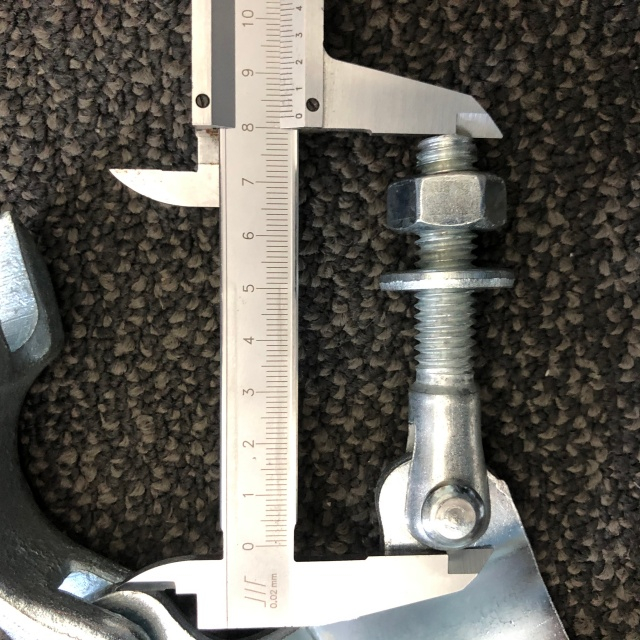

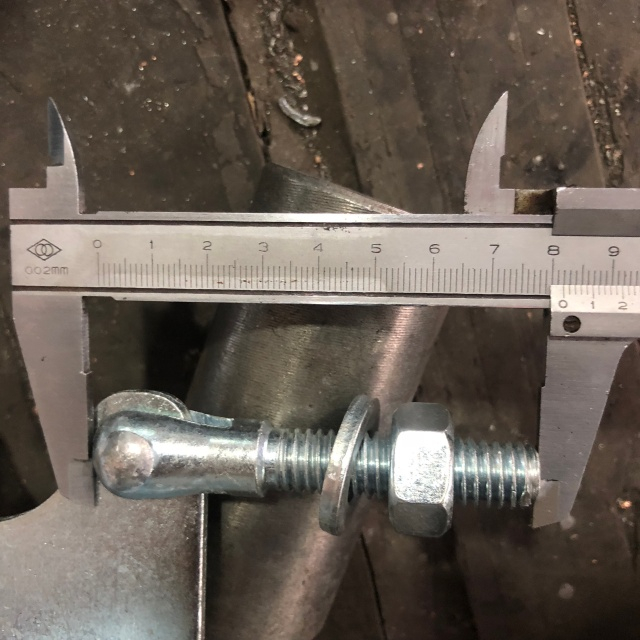

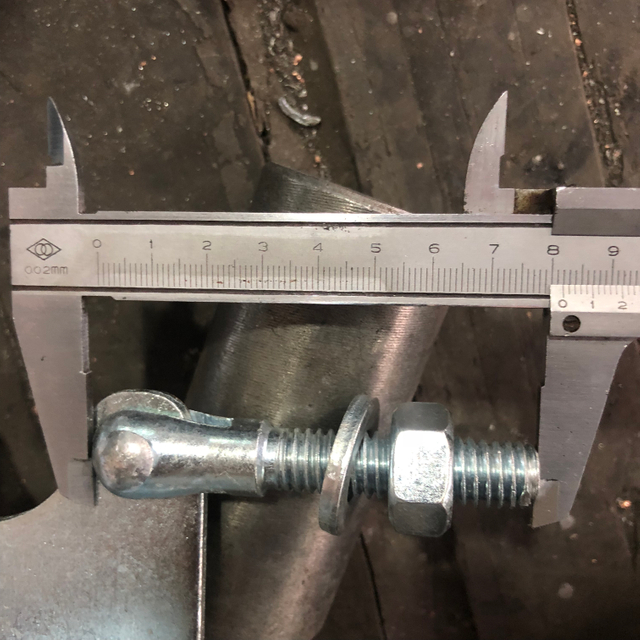

Bullone oculare

1/2

67-86

Regno Unito e Commonwealth delle nazioni

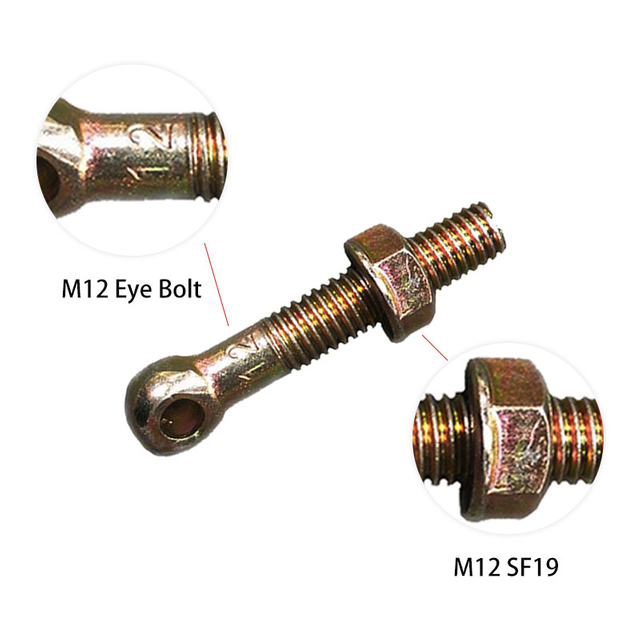

M12 57-73 Regno Unito e Commonwealth delle nazioni
M14 70-90 USA, Germania e alcuni paesi Eurupean

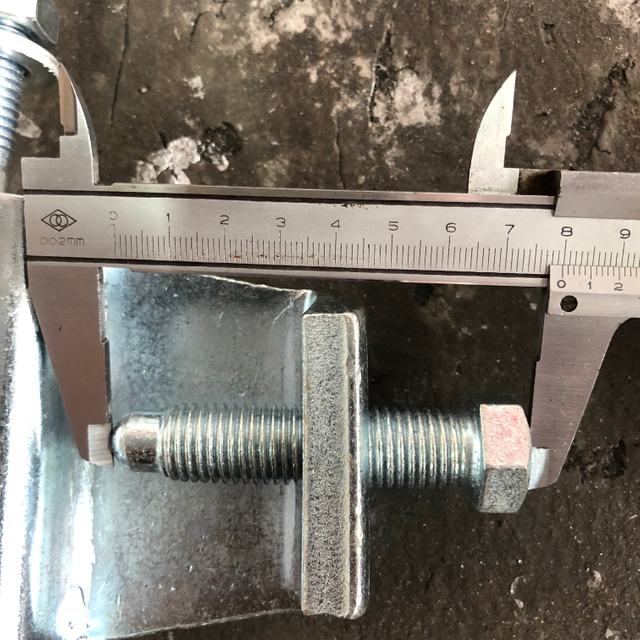

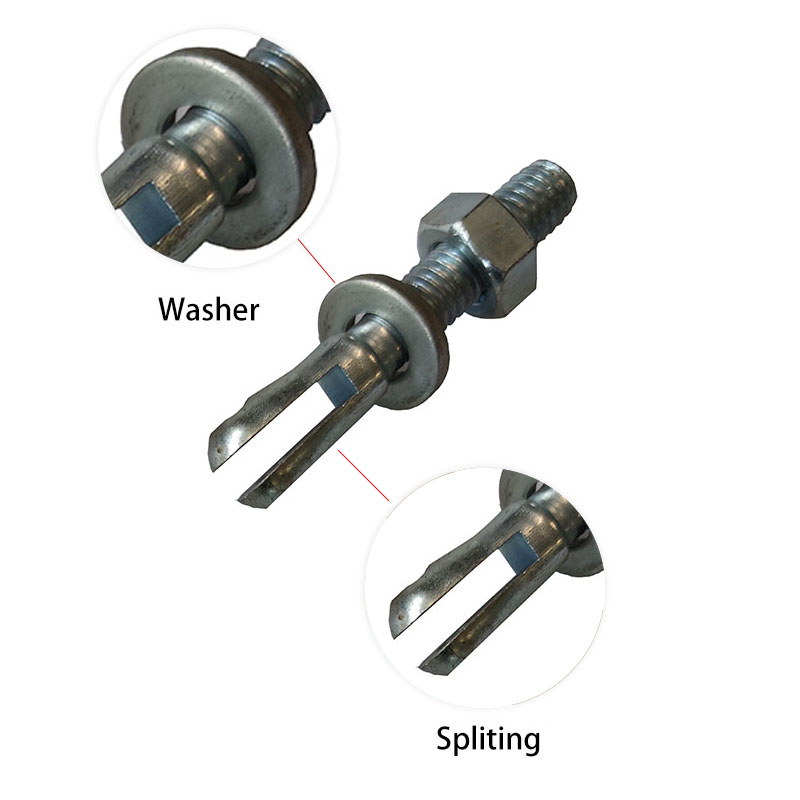

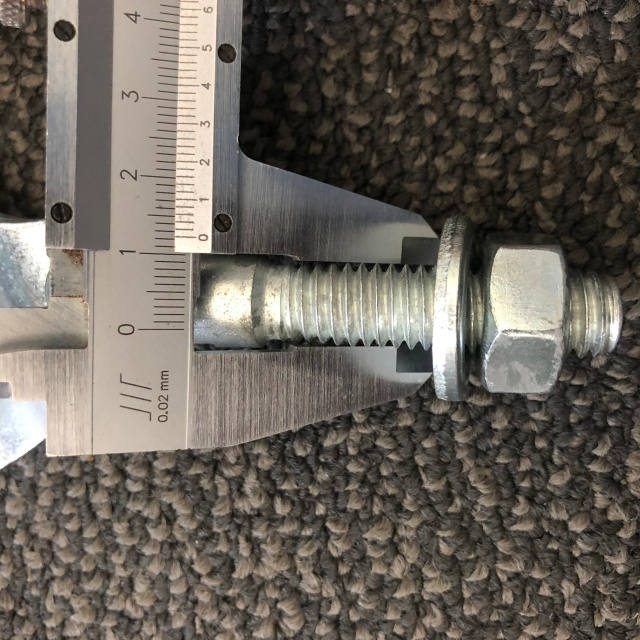

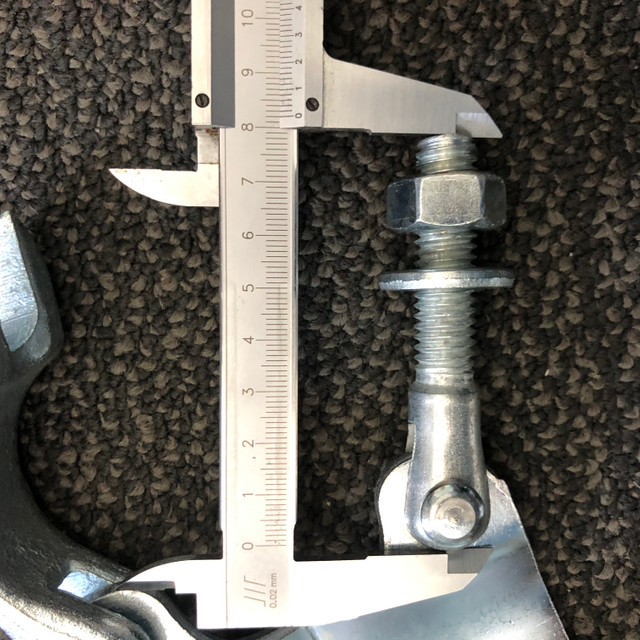

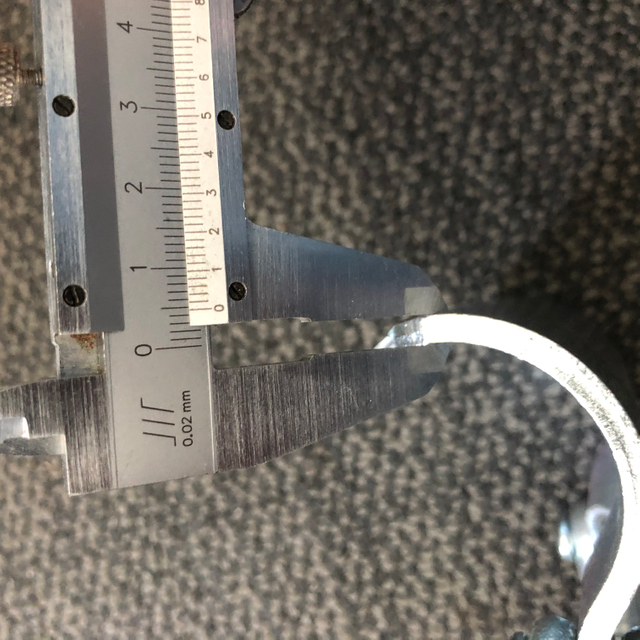

Bullone finale di giuntura

1/2

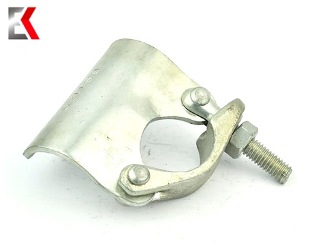

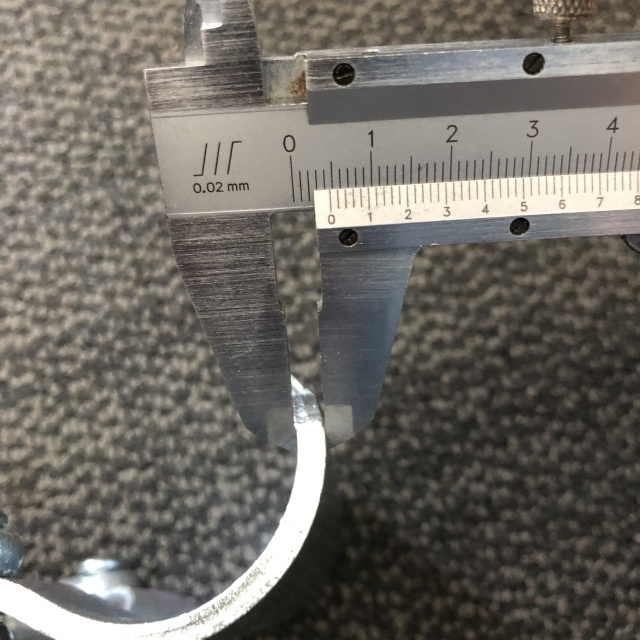

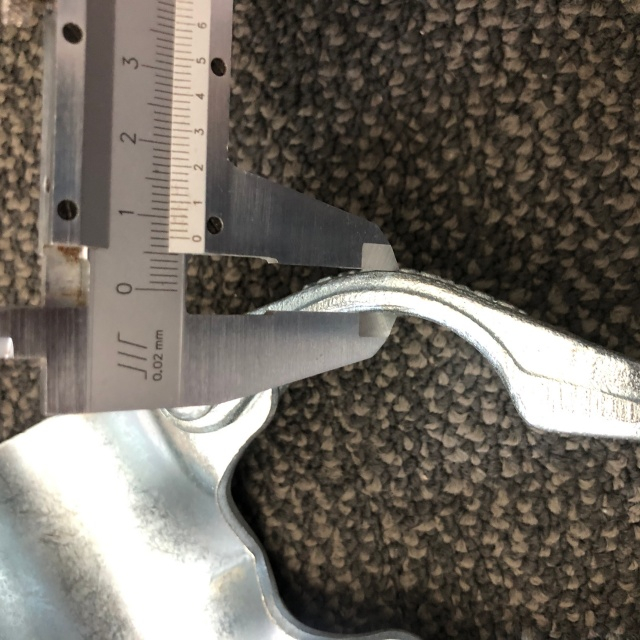

45-82 Per accoppiatore putlog, BRC, ecc.

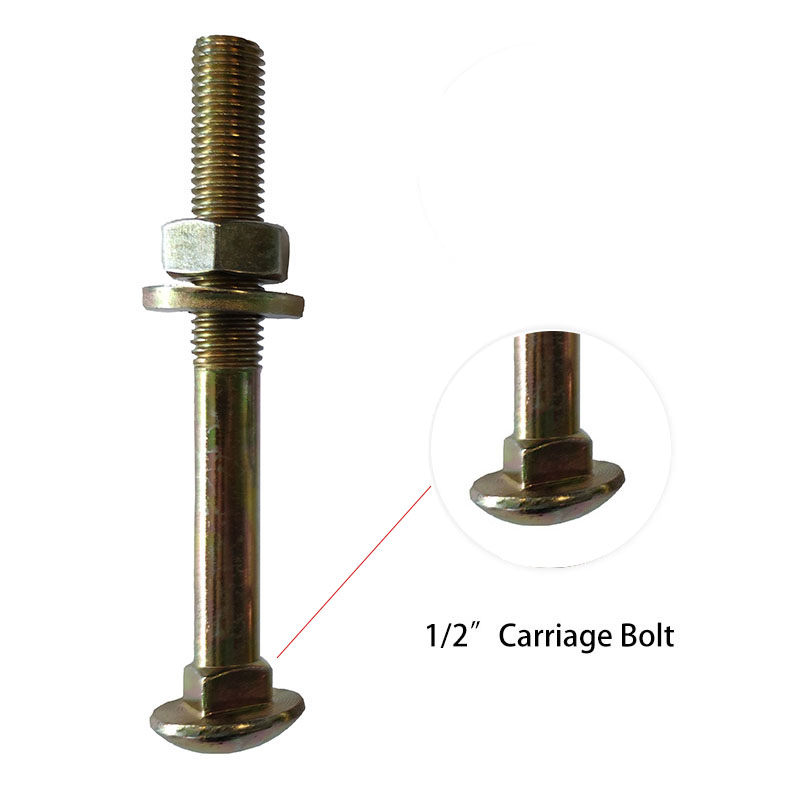

Bullone del carrello





1/2


116-125



Per un morsetto esterno del tubo, un morsetto universale, ecc.


85-92

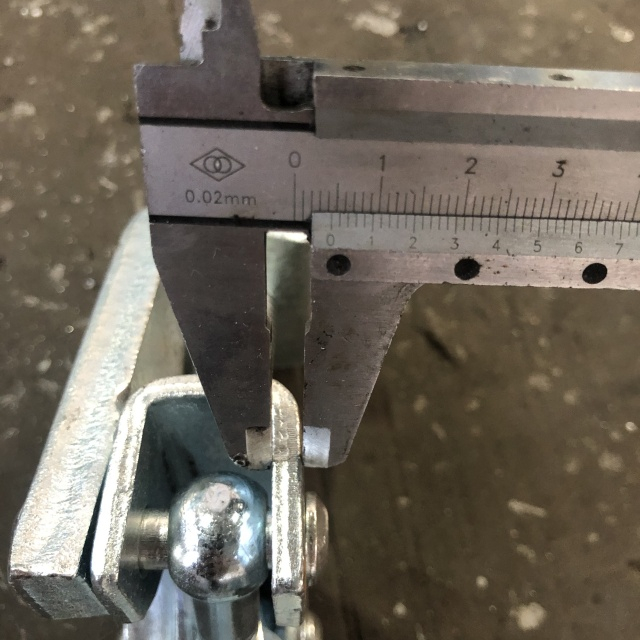

Exagon Bolt

M16

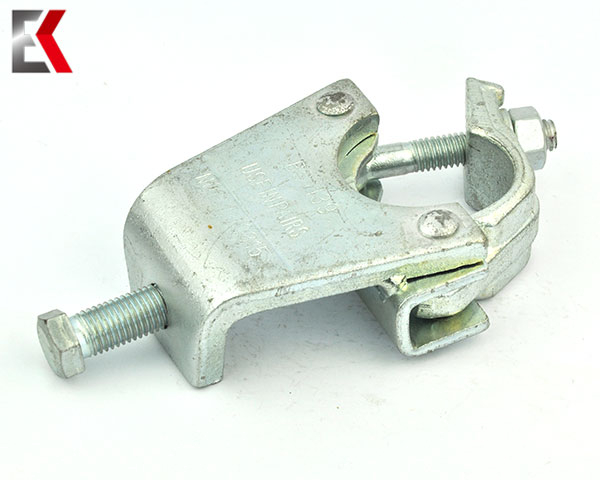

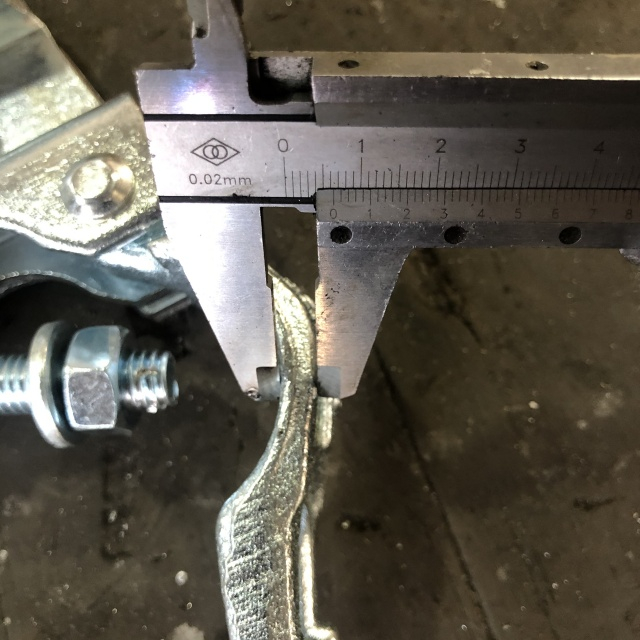

72-80 Per accoppiatore di trave, pin articolare DF

Bullone a T piatto

1/2

66-76

Per gli accoppiatori italiani


Lo spessore e il diametro interno/esterno della lavatrice sono i seguenti:




Spessore

Dia interna / esterna.



Rondella

3.5

13-26

5

13-26





Secondo diversi scenari di utilizzo e diverse dimensioni di tubi di rame, le specifiche dell'accoppiatore più comunemente usate sono: 48.3*48.3. Ci sono anche alcune specifiche speciali come mostrato nella tabella seguente:


Secondo dimensioni diverse

Raddoppiare

Accoppiatore girevole

48.3*34

48.3*34

34*34

34*38

48.3*38

48.3*38

38*38

38*42

48.3*42

48.3*42

42*42

42*60

48.3*48.3

48.3*48.3

-

-

48.3*60

48.3*60

60*60

60*76

48.3*76

48.3*76

76*76

86*89

-

48.3*89

89*89

-




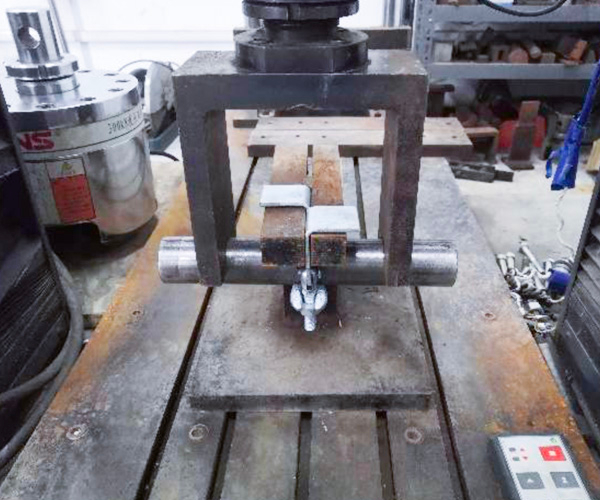

Il nostro accoppiatore di impalcature ha ottenuto molti certificati internazionali, come EN 74-1: 2005 e EN 74-1: 2005 Clausola 7.4.3, ecc.

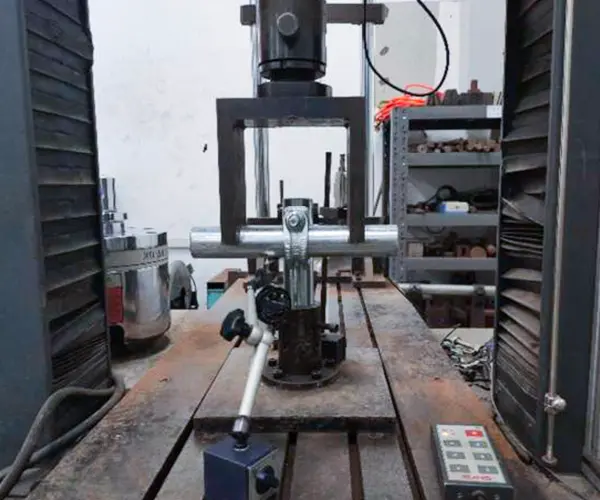

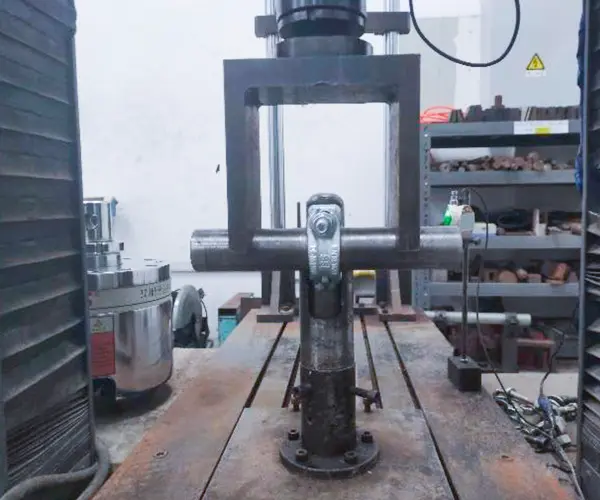

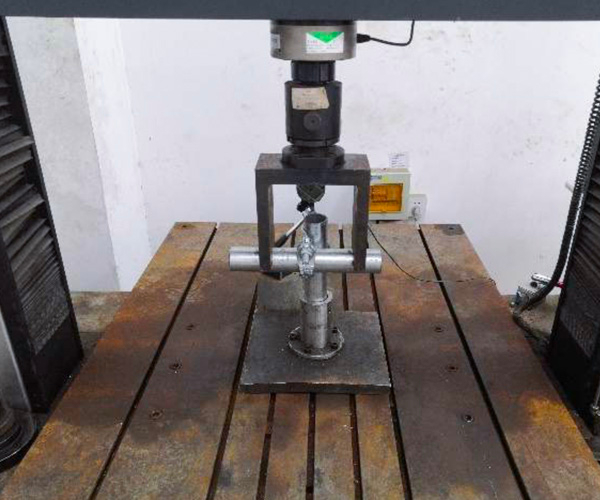

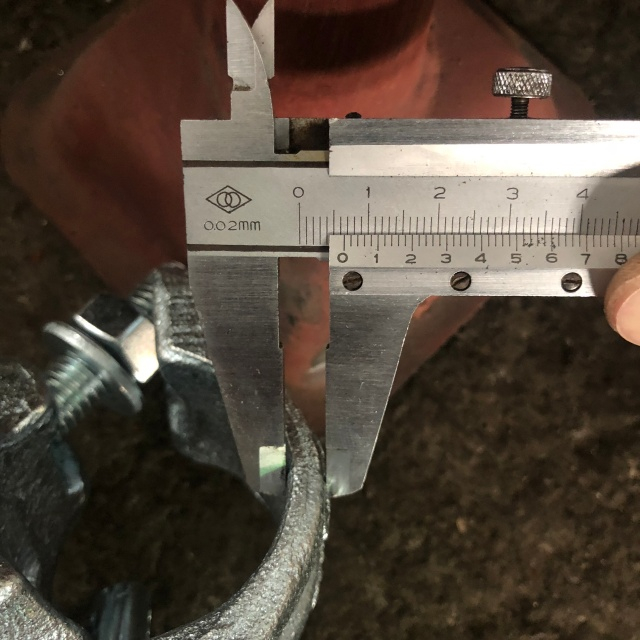

Forza di scivolamento: la prima volta che viene applicata la pressione, quando la pressione è maggiore di 10KN, la distanza di scorrimento del tubo di acciaio dell'impalcatura dovrebbe essere inferiore a 7 mm. Il risultato del test è: quando la pressione è 10,6KN, la distanza di scorrimento del tubo di acciaio sull'accoppiatore è inferiore a 7 mm, il che soddisfa i requisiti standard.
Viene applicata la seconda pressione, quando la pressione è maggiore di 15KN, la distanza di scorrimento del tubo di acciaio sull'accoppiatore dovrebbe essere compresa tra 1 mm-2 mm. Il risultato del test è: sotto una pressione di 30KN, la distanza di scorrimento del secondo test è inferiore a 1 mm, il che è coerente con l'affermazione.

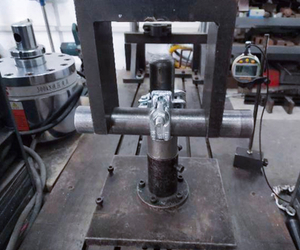

Forza di guasto : Il peso del cuscinetto dell'accoppiatore di impalcature deve raggiungere 20KN. Il risultato del test: può sopportare un peso di 24KN e la resistenza distruttiva dell'accoppiatore raggiunge lo standard.


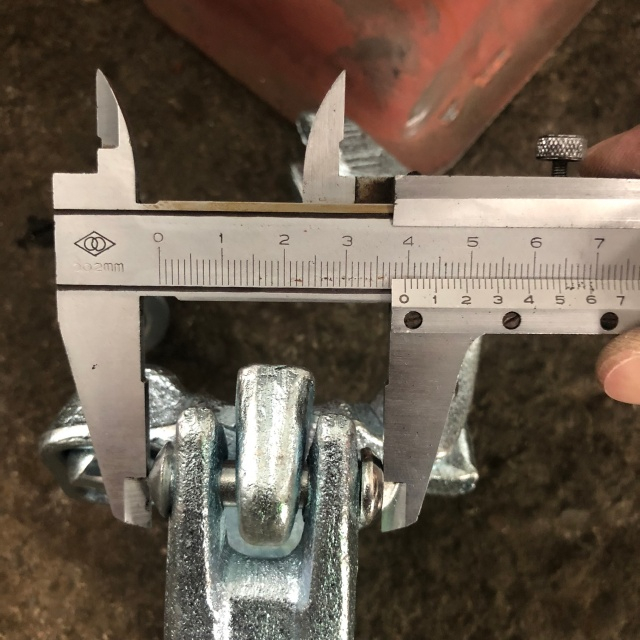

Riepilogo dei risultati:

NO.

Articolo di prova

Metodo di prova

1

Forza di scivolamento

EN 74-1: 2005

2

Forza di fallimento

EN 74-1: 2005



Risultati del test:

Clausola di prova

Articolo di prova

Requisito di prova

Risultato del test

Conclusione



7.2.1





Forza di scivolamento

△ 1≤7mm, FS, 5%≥10,0kn

△ 1 = 7 mm, fs, 5%= 15,88kn



Passaggio



1 mm≤ △ 2≤2 mm, fs, 5% ≥15,0kn

1 mm≤ △ 2≤2 mm, fs, 5%= 15,91kn

7.2.2

Forza di fallimento

FF, 5%/γR2 ≥30.0KN

FF, 5%/γR2 = 50.63KN

Passaggio

Drop.

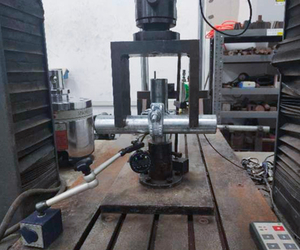

In circostanze normali, è difficile raggiungere il grado B, ma abbiamo raggiunto

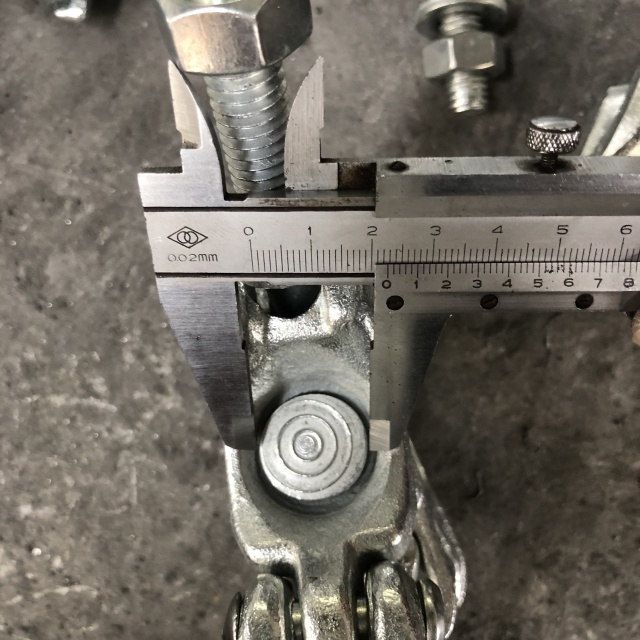

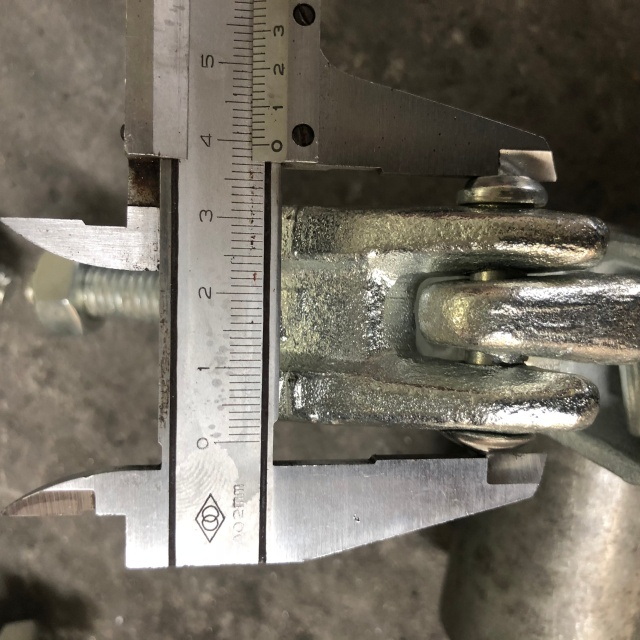

Riepilogo dei risultati:

NO.

Articolo di prova

Metodo di prova

1

Forza di scivolamento

EN 74-1: 2005

2

Forza di fallimento

EN 74-1: 2005



Risultati del test:

Clausola di prova

Articolo di prova

Requisito di prova

(Accoppiatore girevole, classe B)

Risultato del test

Conclusione



7.2.1





Forza di scivolamento



△ 1≤7mm, FS, 5%≥10,0kn

△ 1≤7mm, FS, 5%= 10,6KN



Passaggio



1 mm≤ △ 2≤2 mm, fs, 5% ≥15,0kn

FS = 30KN, △ 2˂1mm

7.2.2

Forza di fallimento

FF, 5%/γR2 ≥20.0KN

FF, 5%/γR2 = 24,4KN

Passaggio


In circostanze normali, è difficile raggiungere il grado B, ma abbiamo raggiunto.

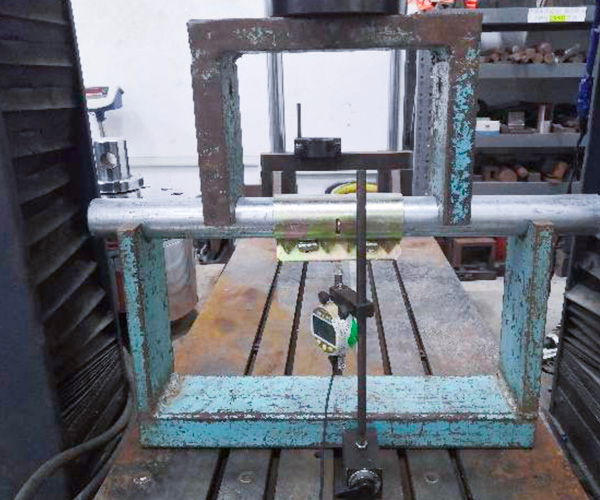

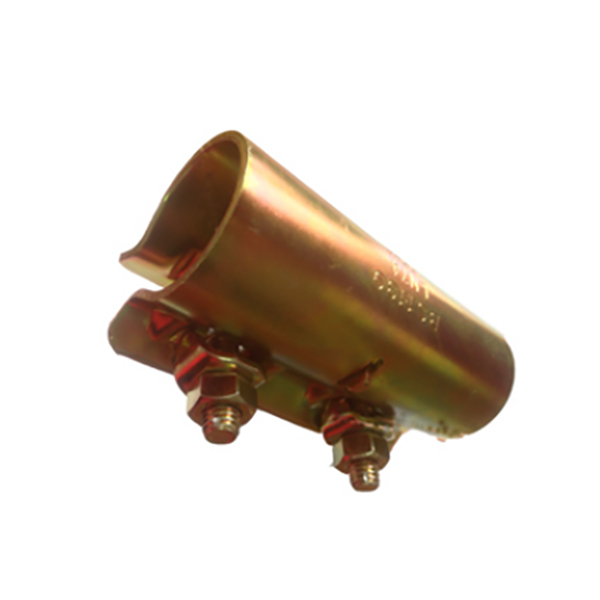

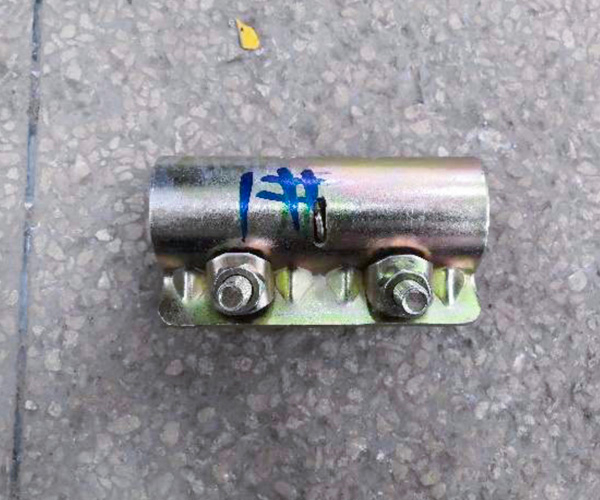

Accoppiatore a manicotto pressato

Riepilogo dei risultati:

NO.

Articolo di prova

Metodo di prova

1

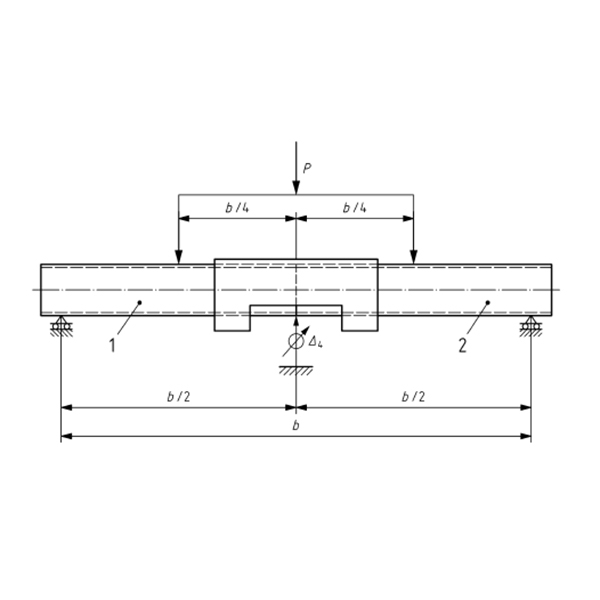

Resistenza del momento flettente

EN 74-1: Clausola 2005 7.4.3

2

Forza di scivolamento

EN 74-1: Clausola 2005 7.2.1



Risultati del test:

Articolo di prova

Risultato del test

Requisito di prova

(Accoppiatore manica, Classe B)

Conclusione

Resistenza del momento flettente

4= 5 mm, m b , 5% = 1,43knm

4= 5 mm, m B , 5% ≥1,4knm

Passaggio

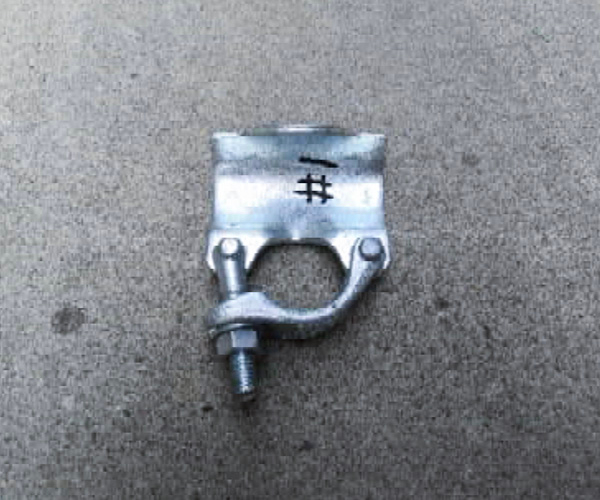

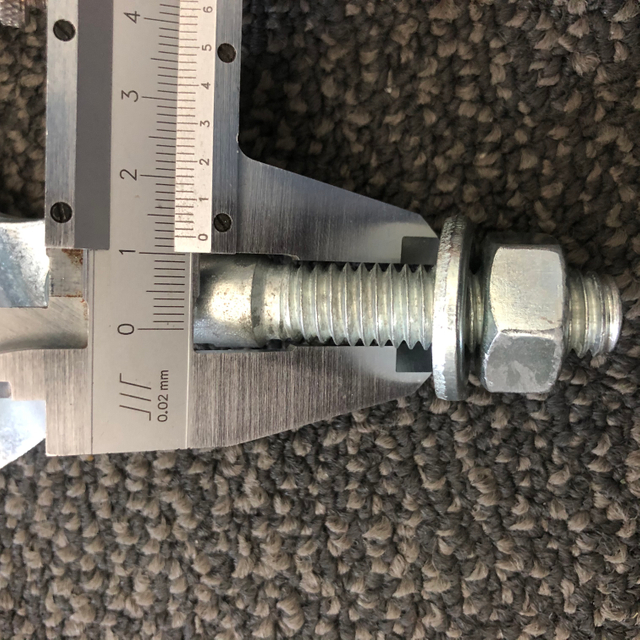

Riepilogo dei risultati:

NO.

Articolo di prova

Metodo di prova

1

Slittando resistenza

BS 1139-2.2: 2009+A1: 2015 Clausola 7 e Allegato A.2



Risultati del test:

Articolo di prova

Risultato del test

Requisito di prova

Conclusione

Slittando resistenza

1 mm≤ △ 2≤2 mm, fs, 5% = 1,83KN

1 mm≤ △ 2≤2 mm, fs, 5% ≥1,04kn

Passaggio

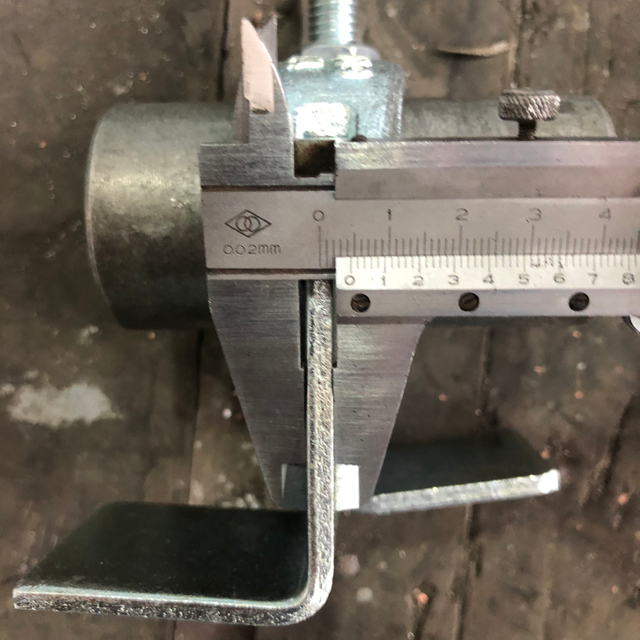

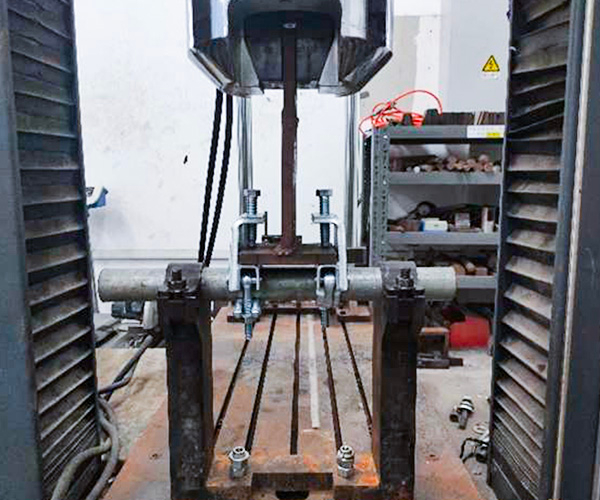

Riepilogo dei risultati:

NO.

Articolo di prova

Metodo di prova

1

Test di forza

AS/NZS 1576.2: 2016 Appendice L

2

Slip Test lungo il tubo

AS/NZS 1576.2: 2016 Appendice M

3

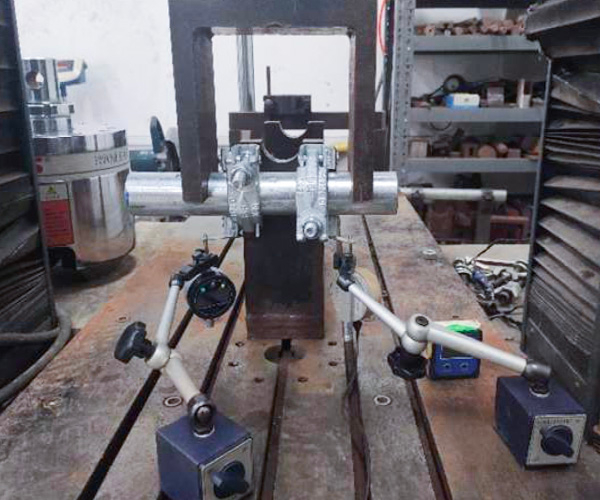

Prova di slittamento lungo il tubo una flangia

AS/NZS 1576.2: 2016 Appendice N



Risultati del test:

Clausola di prova

Articolo di prova

Requisito di prova

Risultato del test

Conclusione

Appendice L.

Test di forza

P = 30.0kn, nessuno dei due flange deve mostrare alcun set permanente

P = 30.0kn, nessuno dei due flange ha mostrato alcun set permanente

Passaggio

Appendice M.

Slip Test lungo il tubo

P = 12,5kn, slittamento ≤ 6mm

P = 12,5kn, slittamento <6mm

Passaggio

Appendice n

Prova di slittamento lungo il tubo una flangia

P = 12,5kn, slittamento ≤ 6mm

P = 12,5kn, slittamento <6mm

Passaggio

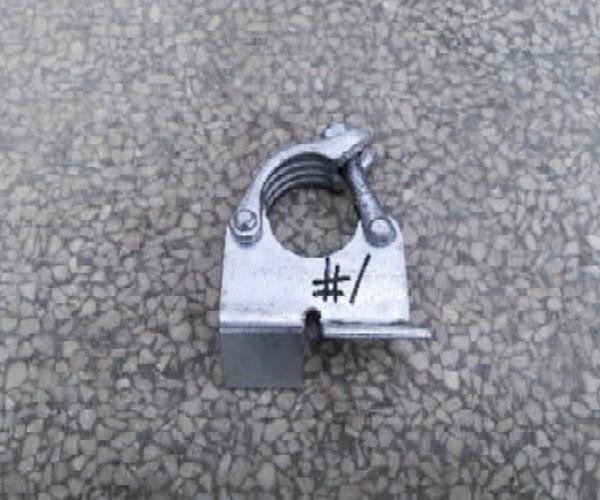

Riepilogo dei risultati:

NO.

Articolo di prova

Metodo di prova

1

Forza di fallimento

Con riferimento a EN 74-1: 2005



Risultati del test:

Articolo di prova

Risultato del test

1#

3#

3#

4#

5#

FP, 5%/γR2

Forza di fallimento (KN)

42.84

38.89

43.60

42.91

40.79

29.8

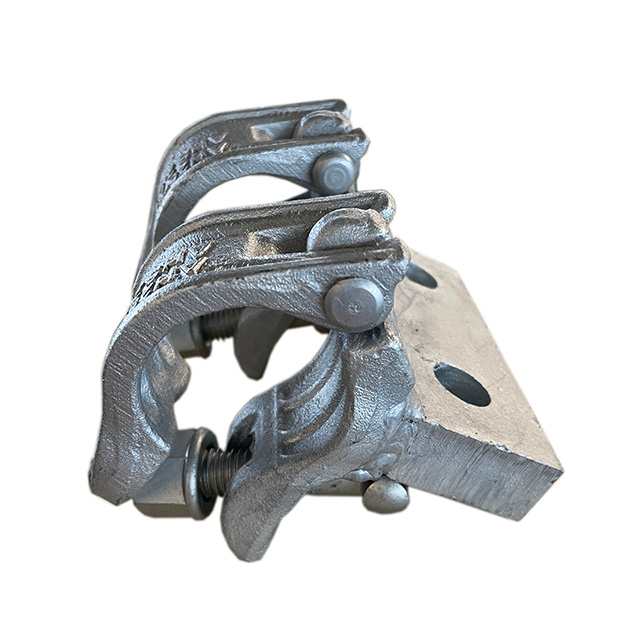

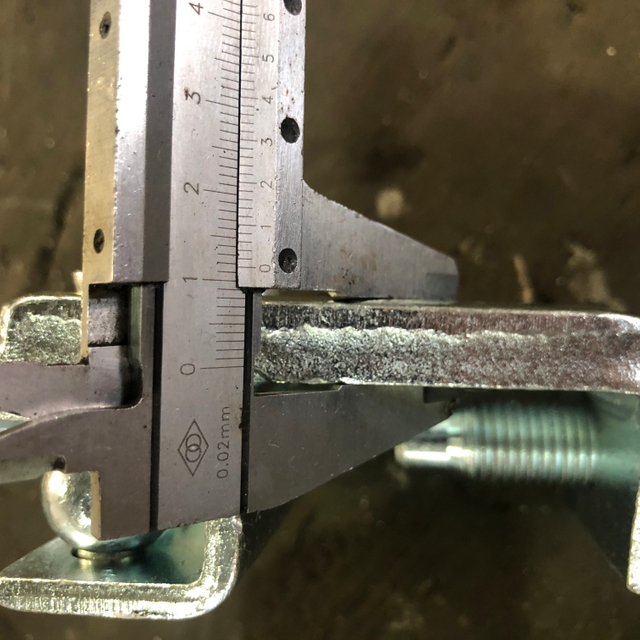

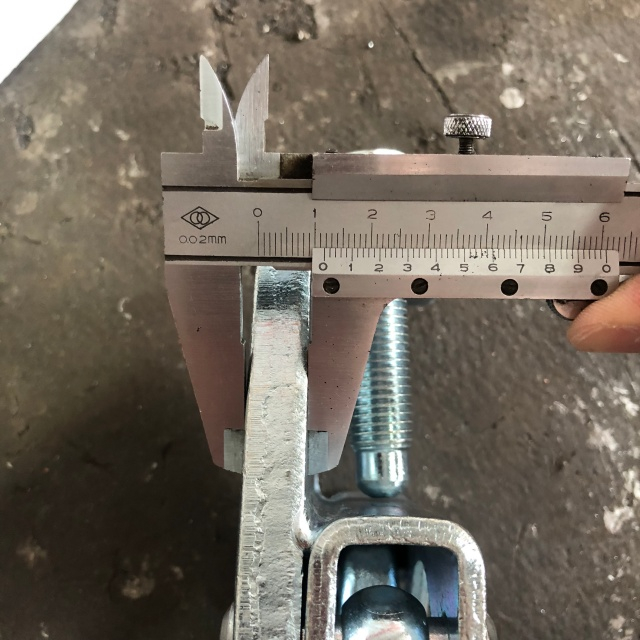

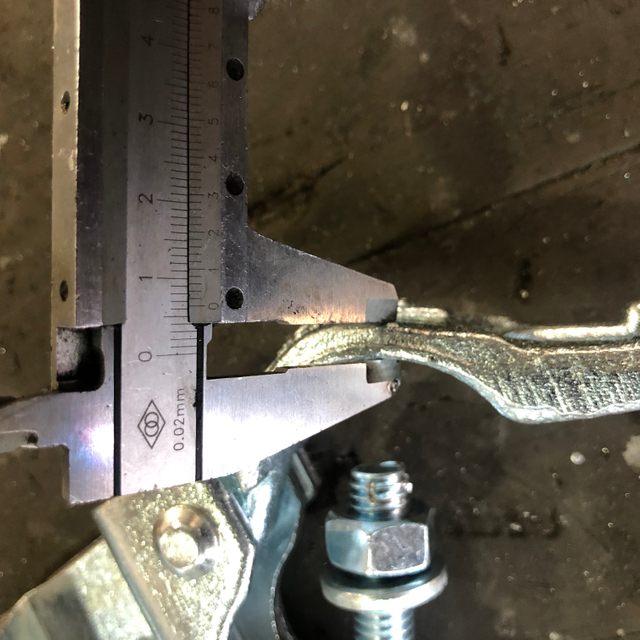

Fabbricazione di accoppiatori di impalcature
