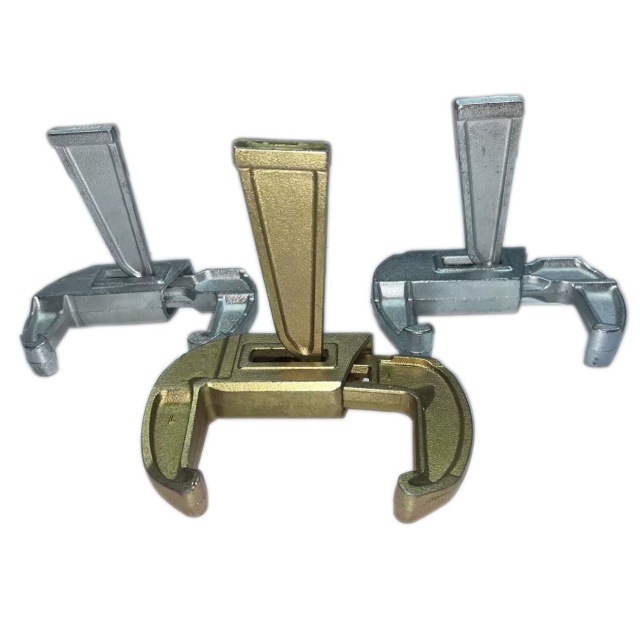

Morsetti di bloccaggio per casseforme tipo cuneo

Conosciuti anche come morsetti di bloccaggio per pannelli di grandi dimensioni o dispositivi di fissaggio per casseforme, i morsetti per casseforme a cuneo sono componenti essenziali dei sistemi di casseforme . Utilizzano principalmente un meccanismo di bloccaggio basato su cuneo per integrare le funzioni di allineamento, serraggio e prevenzione delle perdite per i pannelli della cassaforma.

Componenti strutturali:

Ganasce di bloccaggio a forma di C/ad arco fuse o forgiate: agganciano i telai perimetrali o le flange di due pannelli della cassaforma adiacenti.

Perno di guida a forma di cuneo (con impugnatura): passa verticalmente attraverso il corpo della pinza; la martellatura spinge il cuneo verso il basso, sfruttando il principio meccanico autobloccante del piano inclinato per generare una potente tensione verso l"interno, comprimendo così saldamente il giunto della cassaforma.

Trattamento superficiale:

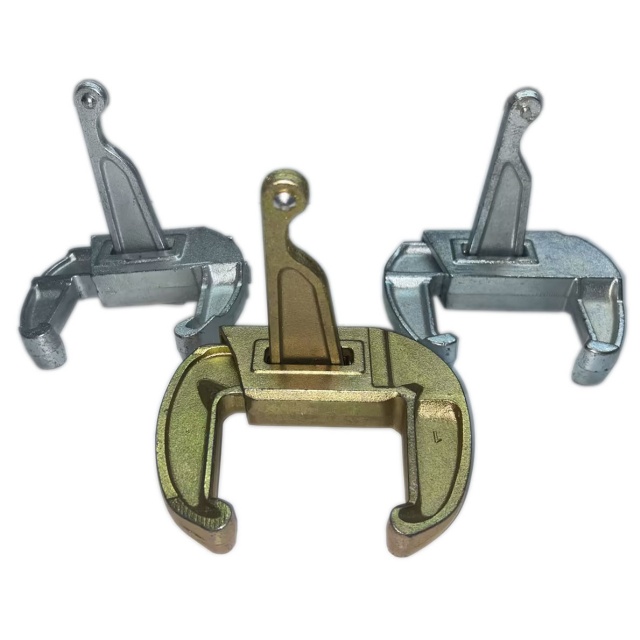

Zinco giallo/colorato (centro): zinco colorato elettrolitico o passivazione cromata gialla; offre una resistenza alla ruggine superiore e un"elevata particolarità visiva.

Argento/zinco bianco o zincato (lati sinistro e destro): zinco bianco elettrolitico o zincatura a freddo; presenta una finitura brillante e fornisce una resistenza alla corrosione di base.

Passaggi di installazione:

Agganciare le due ganasce della morsa alle ali perimetrali dei pannelli di cassero adiacenti;

Colpire con decisione verso il basso la maniglia superiore a forma di cuneo con un martello;

Il meccanismo a cuneo spinge il morsetto a stringersi verso l"interno, garantendo un bloccaggio senza soluzione di continuità, a filo e sicuro tra i pannelli;

Per smontare, colpire semplicemente la parte inferiore della maniglia a cuneo verso l"alto con un martello per rilasciare rapidamente il blocco.
