Il sistema di ponteggi Cuplock è un sistema di ponteggi modulari, solitamente realizzato in acciaio di alta qualità con trattamento superficiale zincato per prolungarne la durata. Il sistema di impalcature Cuplock è costituito da componenti quali barre orizzontali, montanti verticali, travi e martinetti di base regolabili.
Il design unico del sistema di ponteggio Cuplock è il nodo di connessione circolare sullo standard Cuplock. Un nodo può collegare quattro registri Cuplock, consentendo un rapido assemblaggio in un sistema di impalcatura sicuro. Il nodo circolare è composto da una coppa inferiore fissa e da una coppa superiore scorrevole. I nodi sono saldati secondo lo standard cuplock a intervalli di 0,5 metri e le barre orizzontali sono fissate ruotando la coppa superiore.
Le dimensioni del sistema di ponteggio Cuplock dipendono dalla dimensione degli standard e dei registri Cuplock. Le dimensioni standard per i registri delle impalcature cuplock includono 0,5 m, 1,0 m, 1,5 m, 2,0 m, 3,0 m, ecc., mentre le dimensioni standard per gli standard cuplock includono 1,0 m, 1,5 m, 2,0 m, 2,5 m, ecc.

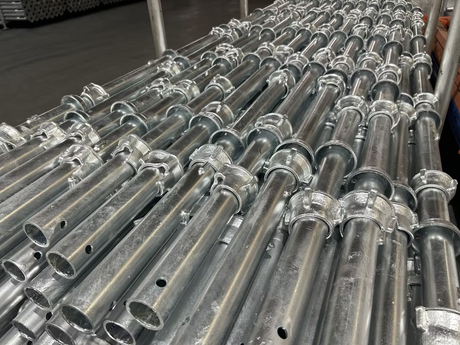

standard per le impalcature cuplock
registri per impalcature cuplock
dispositivo di bloccaggio della tazza
Come utilizzare l'impalcatura Cuplock？
1. Installare la piastra di base: installare la piastra di base e il martinetto della base su una superficie piana.
2. Installare lo standard cuplock: installare lo standard cuplock sulla piastra di base.
3. Installare il registro Cuplock: inserire le lame su entrambe le estremità del registro Cuplock nel dispositivo di bloccaggio della tazza dello standard Cuplock.
4. Bloccare il registro cuplock: ruotare la coppetta superiore nel dispositivo di bloccaggio della coppetta dello standard cuplock e fissarla picchiettando con un martello.
5. Installare il rinforzo diagonale Cuplock: installare il rinforzo diagonale Cuplock per migliorare la stabilità e garantire la sicurezza e la stabilità della struttura dell'impalcatura.
6. Installare la piattaforma di lavoro: installare le assi del ponteggio sui registri del cuplock e aggiungere parapetti e fermapiedi per la sicurezza.
7. Ripetere l'assemblaggio: utilizzare i perni di collegamento per collegare il secondo strato di standard cuplock e ripetere l'installazione dei registri cuplock, dei supporti diagonali cuplock, delle assi per impalcature e di altri componenti.
Precauzioni per l'utilizzo del sistema di ponteggio Cuplock
1. Ispezione visiva: prima dell'uso, controllare che tutti i componenti non siano danneggiati.
2. Capacità di carico: non superare la capacità di carico del sistema di ponteggio. Assicurarsi che il peso dei lavoratori, dei materiali e degli strumenti rientri nella capacità di carico durante l'uso.
3. Stabilità orizzontale: regolare la base per garantire che il sistema di impalcatura sia a livello. Se eretto in modo indipendente, seguire la regola di stabilità 3:1.
4. Accesso sicuro: utilizzare scale o scale per impalcature sicure e stabili per creare percorsi di accesso sicuri.
5. Formazione: tutto il personale deve ricevere una formazione sulla sicurezza prima di montare e smontare l'impalcatura.
Applicazioni del sistema di ponteggi Cuplock

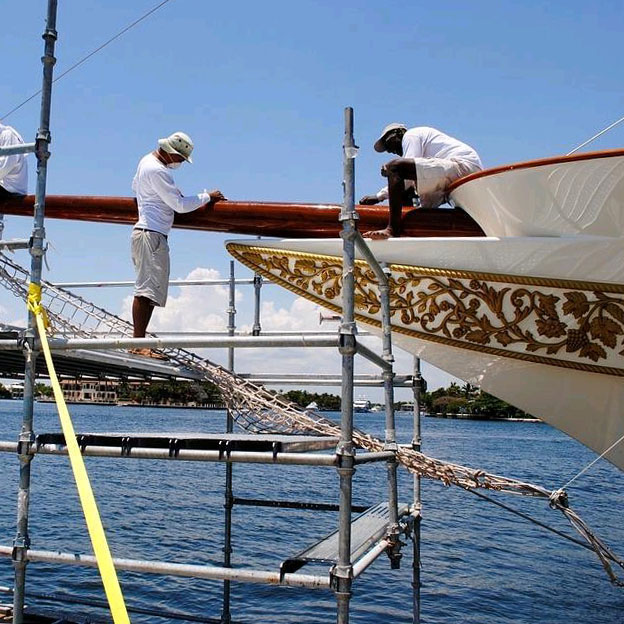

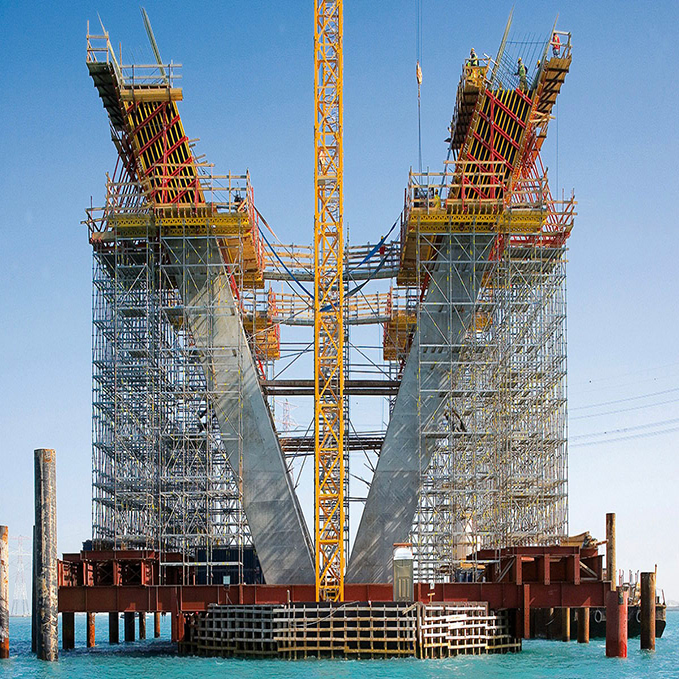

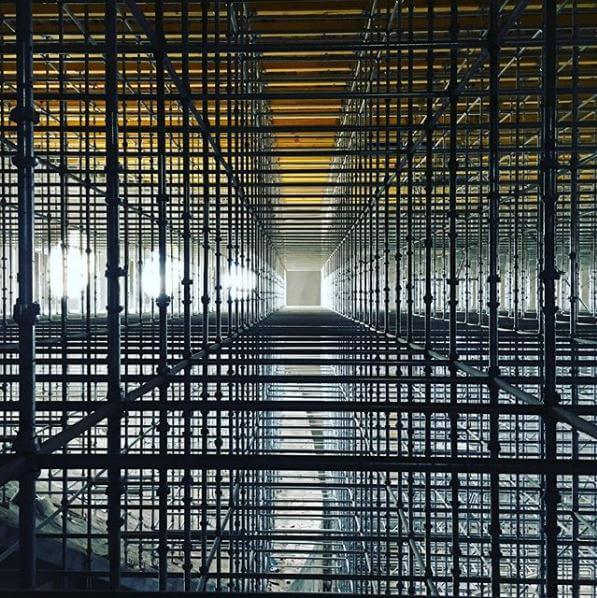

Il sistema di impalcatura Cuplock ha un'elevata capacità di carico e versatilità e può essere utilizzato sia come sistema di impalcatura che come sistema di supporto. Questa caratteristica lo rende adatto non solo per grattacieli ma anche per la costruzione di ponti e tunnel, costruzioni navali, siti industriali e altri campi.
