Il ponteggio Cuplock è un sistema di ponteggio modulare robusto e affidabile in grado di supportare completamente edifici complessi, progettato per la costruzione, la riparazione e la manutenzione. Una delle caratteristiche principali dell'impalcatura Cuplock è il suo sistema di bloccaggio a cuneo, che utilizza un esclusivo metodo di connessione Cuplock che elimina la necessità di dadi, bulloni o cunei; un solo martello è tutto ciò che serve per collegare rapidamente i supporti Cuplock e i registri Cuplock. Questo design di installazione e smontaggio rapido offre elevata flessibilità e idoneità per varie applicazioni. Tutti i componenti del cuplock sono realizzati in acciaio zincato, garantendo un riutilizzo a lungo termine e mantenendo prestazioni eccellenti anche in ambienti difficili, fornendo ai lavoratori un sistema di ponteggi sicuro e stabile.
Componenti del sistema di impalcature Cuplock
Tubo verticale Cuplock
Comunemente definiti 'standard cuplock', questi sono i tubi verticali in acciaio del sistema di impalcatura. I nodi Cuplock vengono installati ogni 500 mm, con ciascun nodo che collega quattro registri Cuplock. Sopportano i carichi verticali del sistema di ponteggio, garantendone la stabilità.

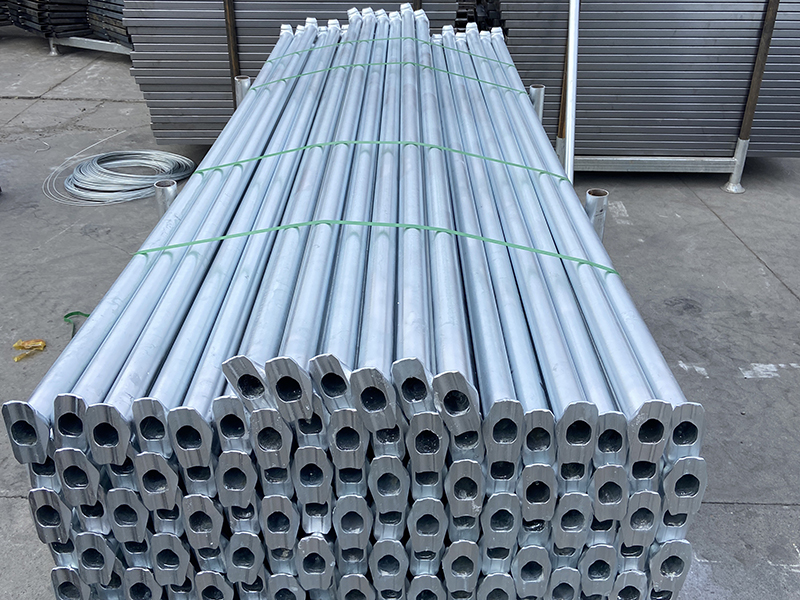

Ledger Cuplock
Realizzato in acciaio zincato con lame forgiate su entrambe le estremità, il registro Cuplock si inserisce facilmente nel giunto Cuplock. Perpendicolarmente agli standard Cuplock, il registro Cuplock distribuisce il carico in modo uniforme su tutta l'impalcatura, fondamentale per mantenere l'integrità del sistema di impalcature Cuplock.

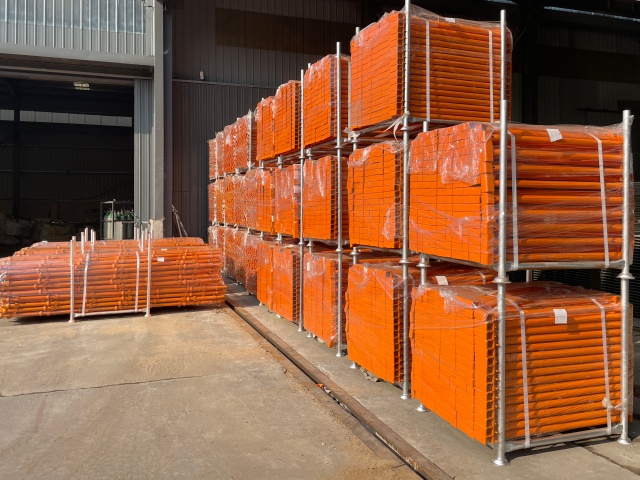

Cuplock Trans Sola
Installato tra i registri Cuplock, il traliccio Cuplock fornisce il supporto per la tavola dell'impalcatura, offrendo ulteriore supporto alla struttura dell'impalcatura. I dispositivi di bloccaggio a scatto su entrambe le estremità dello specchio di poppa Cuplock ne impediscono il movimento, migliorando la sicurezza della piattaforma.

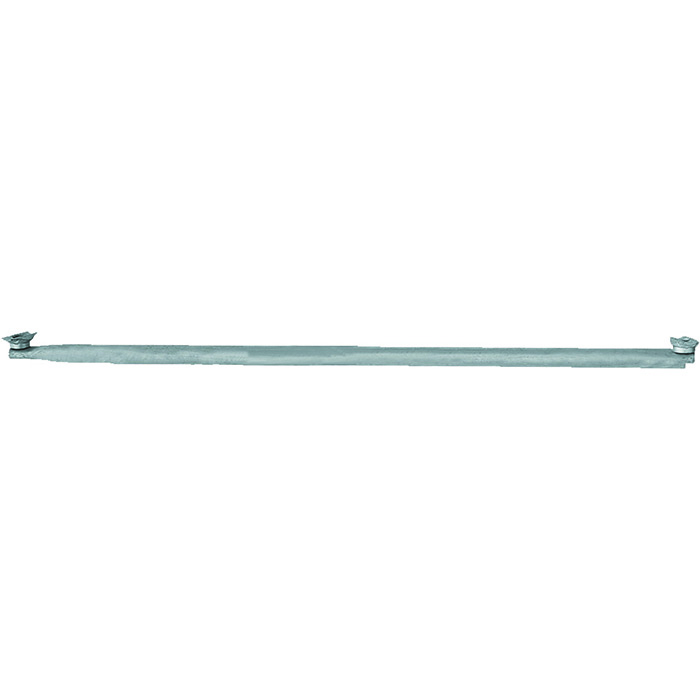

Tutore diagonale Cuplock
Il rinforzo diagonale Cuplock migliora la stabilità laterale dell'impalcatura e viene installato tra i montanti Cuplock per evitare oscillazioni.

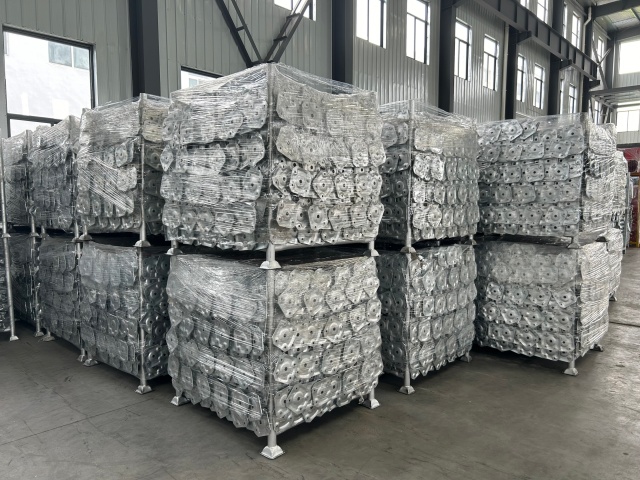

Jack di base
Il martinetto di base è un componente essenziale del sistema di ponteggio, poiché fornisce una base stabile e regolabile per la struttura del ponteggio.

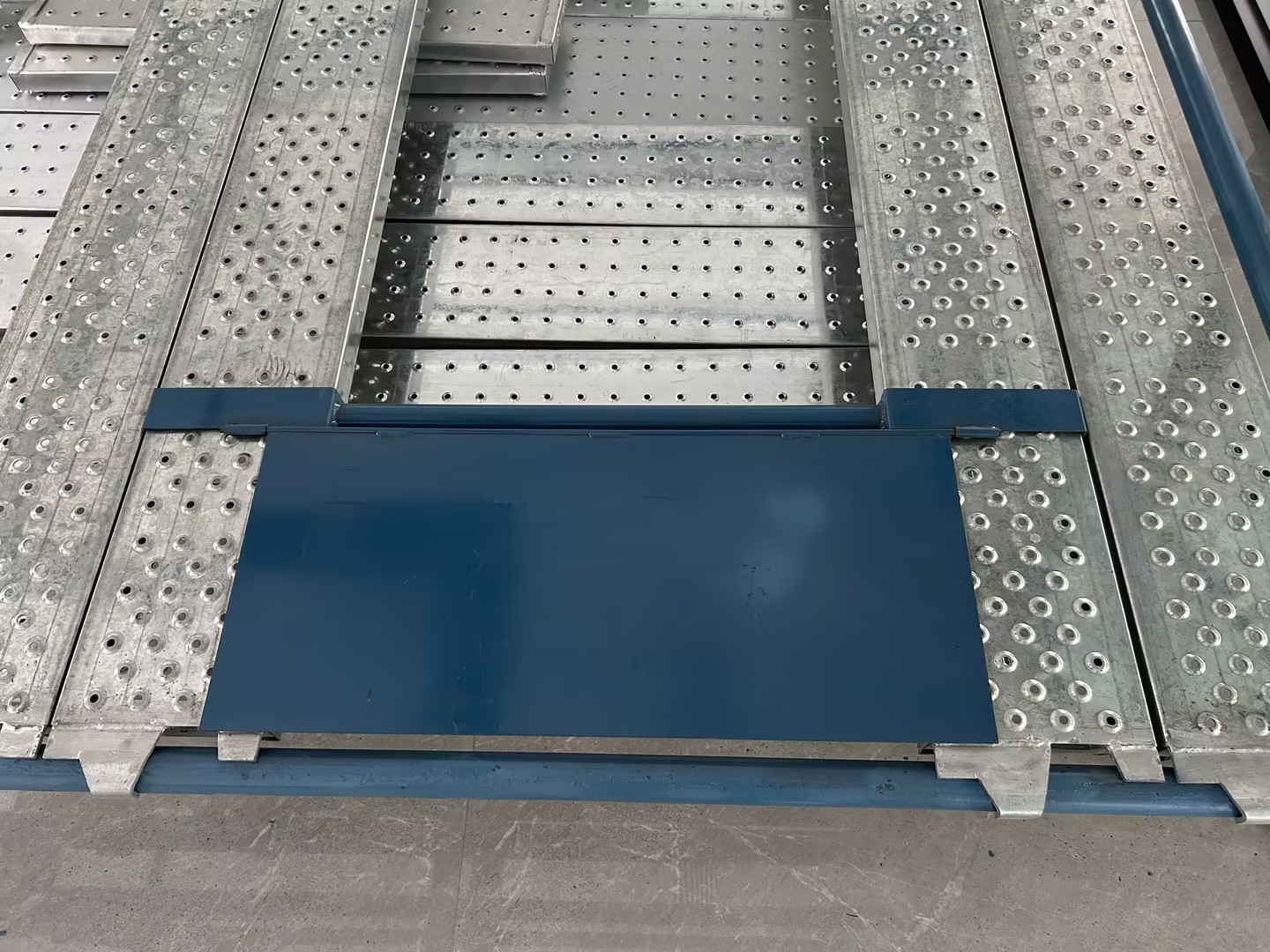

Planna di impalcatura
Componente importante del sistema di impalcatura, la tavola dell'impalcatura è una piattaforma o passerella eretta per consentire ai lavoratori di raggiungere aree più elevate.
Scala di impalcatura
Consente una salita e una discesa più sicure dal ponteggio senza limitare la larghezza utilizzabile del ponteggio come le scale dei ponteggi.

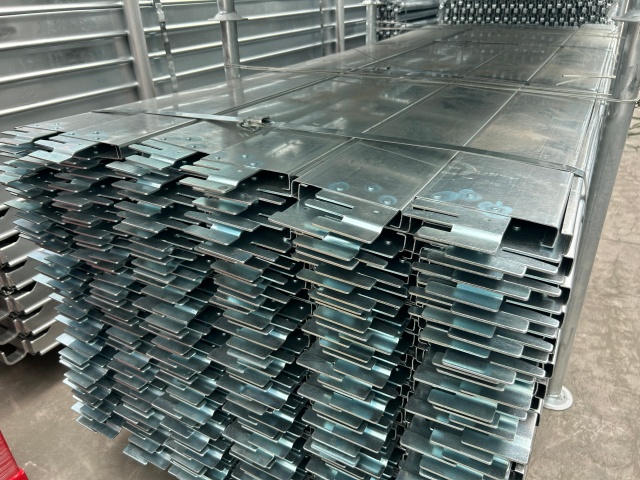

Puntapiedi
Utilizzato sul bordo della piattaforma per evitare la caduta di attrezzi o materiali.
Capacità di carico dell'impalcatura Cuplock
Componente
Valutazione
Norma di prova
Standard (assiale)
20 kN
EN12811-1
Ledger (intervallo medio)
10 kN
BS 5975
Tutore (tensione)
8 kN
ISO8601
Vantaggi dell'impalcatura Cuplock
Il design unico del ponteggio Cuplock consente un'installazione rapida e senza attrezzi, riducendo i tempi di installazione e i costi di manodopera. Costruito interamente in acciaio zincato di alta qualità, offre elevata resistenza e stabilità, rendendolo ideale per il supporto e il rinforzo del pavimento, oltre a fornire una piattaforma portante stabile. Il suo design modulare si adatta a forme complesse e scenari costruttivi, consentendo rapidi aggiustamenti di orientamento e dimensioni. Tutti i componenti del ponteggio Cuplock sono zincati per proteggere le parti dalla corrosione e garantire durata anche in ambienti difficili. Questi componenti sono interoperabili e consentono l'assemblaggio senza considerazioni di orientamento. Dopo lo smontaggio possono essere riutilizzati più volte se conservati in un ambiente asciutto.
FAQ
A: Le impalcature Cuplock sono sicure? D: A condizione che i lavoratori addestrati lo assemblino correttamente ed effettuino controlli regolari.
A: L'installazione dei ponteggi Cuplock richiede formazione? D: Gli installatori dovrebbero ricevere una formazione certificata riguardante il montaggio delle impalcature, la gestione del carico e i controlli di sicurezza.
A: Quali misure di sicurezza dovrebbero essere adottate durante l'installazione del ponteggio Cuplock? D: Assicurarsi che la fondazione sia stabile e livellata; utilizzare tutti i dispositivi di protezione individuale (in particolare i sistemi di protezione anticaduta); installare guardrail e fermapiedi su tutte le piattaforme; assicurarsi che tutti i componenti siano installati come previsto.
A: Quali sono le specifiche standard per le impalcature Cuplock? D: Cuplock Standard e Ledger sono realizzati in acciaio di alta qualità con un diametro esterno di 48,3 mm e uno spessore della parete compreso tra 3,0 e 4,0 mm. Tutti i componenti sono zincati a caldo per una maggiore resistenza alla corrosione. Le coppe di fissaggio sono saldate secondo lo standard Cuplock ad intervalli di 500 mm.
A: Qual è la capacità portante massima dei ponteggi Cuplock? D: È progettato per garantire un'elevata capacità di carico, compresi rinforzi e supporto del pavimento. Con la spaziatura e la configurazione adeguate, il sistema di ponteggi Cuplock può sopportare carichi fino a 74 kN.
A: Il ponteggio Cuplock può essere utilizzato per strutture curve o circolari? D: I registri Cuplock possono essere collegati a vari angoli, consentendo forme di ponteggi non lineari come strutture cilindriche ed ellittiche.
A: Qual è la durata di servizio delle impalcature Cuplock? D: Le impalcature Cuplock zincate a caldo possono durare più di 10 anni anche in condizioni di costruzione difficili.
A: Cosa rende diversa l'impalcatura Cuplock? D: Il suo sistema di bloccaggio rapido, la struttura robusta e il design modulare riutilizzabile ne semplificano l'utilizzo.
