I manicotti sono accessori esterni per ponteggi che estendono la lunghezza dei tubi in acciaio del ponteggio senza compromettere la stabilità strutturale del ponteggio, garantendo così continuità assiale e resistenza portante. Questo articolo fornirà un"introduzione dettagliata agli accoppiatori a manicotto, ai loro scenari applicativi e a come utilizzarli correttamente.
Cosa sono gli accoppiatori a manicotto?
Gli accoppiatori a manicotto, noti anche come connettori o accoppiatori esterni, sono componenti chiave nei sistemi di ponteggi, utilizzati per collegare tubi di ponteggi con un diametro esterno di 48,3 mm da un"estremità all"altra. Possono collegare due montanti in verticale, due barre orizzontali in orizzontale o due barre diagonali in diagonale. Gli accoppiatori a manicotto sono generalmente realizzati con piastre di acciaio ad alta resistenza spesse 4 mm attraverso processi di stampaggio o forgiatura, conformi agli standard EN74 o BS139 e ottenendo prestazioni di Classe B per carichi pesanti con una resistenza allo scivolamento superiore a 9 kN.
Specifiche comuni
Nome | Accoppiatore manica |
Standard | EN74 Classe B e BS1139 |
Materiale | Acciaio forgiato o stampato Q235 |
Colore | Oro o bianco |
Specifiche | Tubo in acciaio per impalcature da 48,3 mm × 48,3 mm |
Spessore | 3,5 mm |
Peso | 1,0 kg |
Elementi di fissaggio | Bulloni e dadi ad alta resistenza (ad esempio, filettatura BSW da 1/2 pollice) |
Carico nominale | Fino a 20 kN |
Trattamento superficiale | Elettrozincato, zincato a caldo |
Resistenza allo scivolamento | 9 corone |
Marcatura OEM | Personalizzazione disponibile |
Applicazioni | Costruzione |
Moq | 1000 pezzi |
Tempi di consegna | 20 giorni dopo aver ricevuto il deposito o la lettera di credito (L/C) |
Confezione | 25 pezzi/sacchetto, 1000 pezzi/pallet, 20 pallet/container da 20 piedi |
Tipi di accoppiatori nelle impalcature e differenze rispetto agli accoppiatori a manicotto

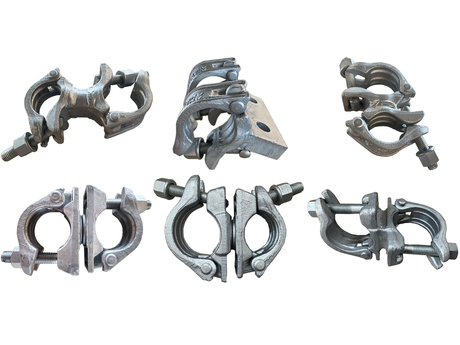

Esistono vari tipi di giunti per ponteggi utilizzati nelle impalcature, generalmente classificati come giunti girevoli e giunti ad angolo retto.
Tipo di accoppiatore | Funzione | Vantaggi | Svantaggi |
Accoppiatore manica | Fissato esternamente, estendendo la lunghezza del tubo d"acciaio | Ampiamente usato, stabile, economico | Richiede un allineamento preciso |

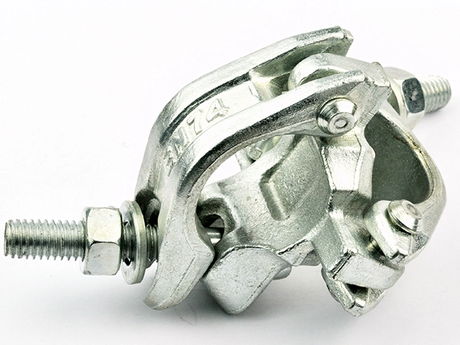

Accoppiatore girevole | Consente connessioni con qualsiasi angolazione | Flessibile, adattabile | Installazione relativamente complessa |
Accoppiatore ad angolo retto | Consente connessioni ad angolo retto | Installazione semplice, fondazione strutturale | Flessibilità limitata |
Quali sono le classificazioni e le differenze degli accoppiatori a manicotto?
Accoppiatore a manicotto stampato: noto anche come accoppiatore a manicotto standard, è un accoppiatore leggero ed economico realizzato con piastre di acciaio ad alta resistenza mediante stampaggio, che fornisce connessioni end-to-end per le fondazioni.
Accoppiatore a manicotto forgiato: noto anche come collegamento a manicotto per carichi pesanti, è adatto per applicazioni con carichi elevati ed è la scelta ideale per ambienti di costruzione difficili.
Inoltre, secondo gli standard, gli accoppiatori possono essere suddivisi in accoppiatori a manicotto standard britannico e accoppiatori a manicotto EN74 Classe B.

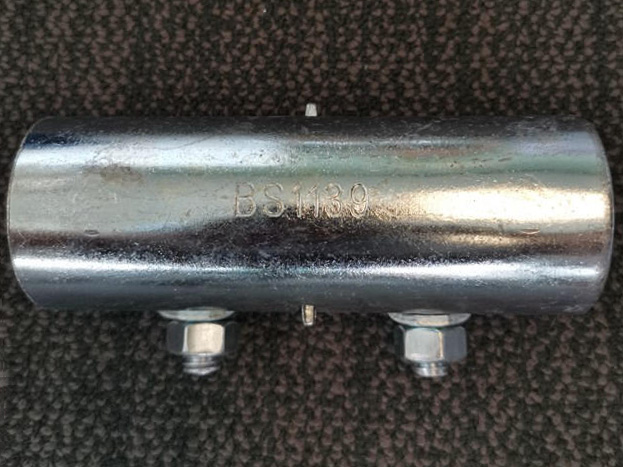

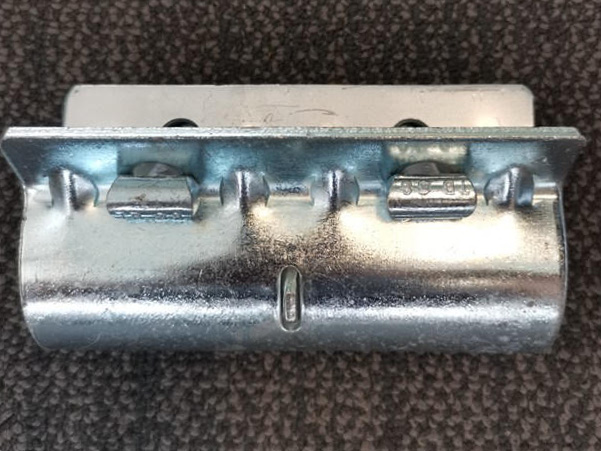

Giunti a manicotto standard britannico: un tipo standard ampiamente utilizzato.

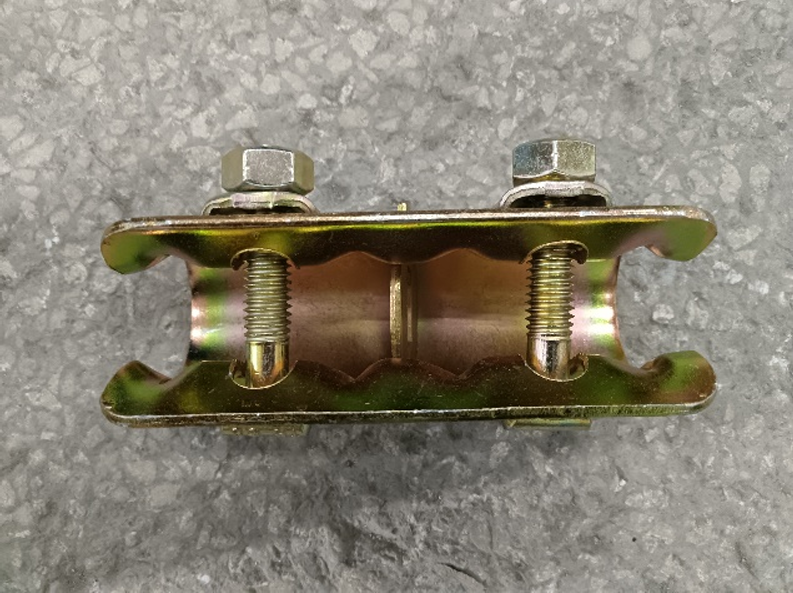

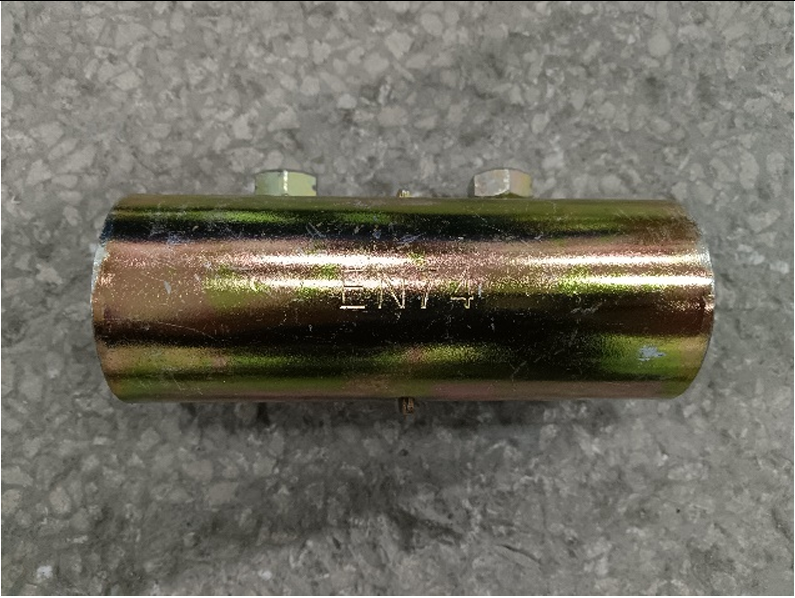

Giunti a manicotto EN74 Classe B: Giunti con prestazioni antiscivolo e capacità di carico più elevate rispetto ai giunti di Classe A.
Tutti i modelli sono progettati specificatamente per tubi in acciaio per ponteggi con un diametro esterno di 48,3 mm, garantendo una perfetta intercambiabilità nei cantieri.
Quali sono i vantaggi degli accoppiatori a manicotto?
Lunghezza estesa: gli accoppiatori a manicotto possono estendere la lunghezza dei tubi dei ponteggi senza aggiungere ulteriori strutture di supporto.
Stabilità: fornisce una connessione forte e sicura tra i tubi d'acciaio.
Versatilità: adatto a varie configurazioni di ponteggi.
Economia: rispetto alla giunzione di più tubi in acciaio più corti, l'utilizzo di giunti a manicotto è spesso più conveniente.
Dove possono essere utilizzati gli accoppiatori a manicotto?
Gli accoppiatori a manicotto sono comunemente utilizzati in progetti che richiedono una lunghezza o un'altezza estesa dell'impalcatura, come ad esempio:
Costruzione di edifici a molti piani: nei progetti di costruzione di edifici a molti piani, spesso è necessario erigere impalcature ad altezze estremamente elevate.
Progetti di manutenzione di ponti: nei progetti di manutenzione e riparazione di ponti, le impalcature devono coprire lunghe distanze.
Impianti industriali: In ambienti industriali in cui è necessario montare impalcature per lavori di manutenzione e riparazione.
Come utilizzare correttamente gli accoppiatori a manicotto?
Guida all"installazione dell"accoppiatore a manicotto
Preparazione: assicurarsi che i tubi di acciaio da collegare siano puliti e privi di detriti e che le superfici dei giunti dei tubi siano lisce per una perfetta aderenza.
Allineamento: allineare i due tubi di acciaio da un"estremità all"altra.
Installazione dell"accoppiatore: far scorrere l"accoppiatore a manicotto sui tubi d"acciaio allineati.
Fissare: utilizzare una chiave per serrare i bulloni per fissare l"accoppiatore in posizione, con una coppia di circa 50 Nm.
Ispezione: applicare la forza manuale per testare e garantire che i tubi di acciaio siano collegati stabilmente e sicuri.
Precauzioni per l"uso dell"accoppiatore a manicotto
Quando si utilizzano gli accoppiatori a manicotto, prestare attenzione a quanto segue:
Installazione corretta: assicurarsi che l'accoppiatore a manicotto sia installato correttamente e saldamente per evitare incidenti.
Ispezione regolare: ispezionare regolarmente gli accoppiatori a manicotto; determinare se è ancora possibile utilizzare accoppiatori usurati o danneggiati.
Capacità di carico: rispettare rigorosamente la capacità di carico dell'accoppiatore a manicotto per evitare danni dovuti al sovraccarico.
Manuale di manutenzione dell"accoppiatore a manicotto
Gli accoppiatori a manicotto richiedono manutenzione e ispezione regolari durante l"uso. La sostituzione tempestiva degli accoppiatori gravemente danneggiati garantisce la stabilità e la sicurezza del sistema di ponteggio.
Manutenzione:
controllare regolarmente le condizioni della filettatura di bulloni e dadi per garantire che gli accoppiatori a manicotto funzionino correttamente.
Applicare un antiruggine durante lo stoccaggio.
Conservare su uno scaffale asciutto e sollevato da terra.
Ispezione:
Ispezione visiva: verificare la presenza di segni di usura, ruggine o danni.
Test funzionale: testare la funzione di connessione degli accoppiatori per assicurarsi che funzionino correttamente.
Pulizia: ispezionare gli accoppiatori e l'area circostante per verificare che non vi sia ruggine o sporco e pulire tempestivamente.
Conclusione
Gli accoppiatori a manicotto per impalcature sono adatti a vari progetti di impalcature e sono ampiamente utilizzati nelle piattaforme di trivellazione di petrolio e gas, nella costruzione di palcoscenici, nei guardrail e in altri campi. L"uso e la manutenzione corretti degli accoppiatori possono prolungarne efficacemente la durata.
Domande frequenti sull"accoppiatore a manicotto
Quali sono le principali funzioni degli accoppiatori a manicotto?
Gli accoppiatori a manicotto vengono utilizzati principalmente per le connessioni end-to-end di tubi in acciaio per ponteggi, estendendo efficacemente la lunghezza e l'altezza dei tubi dei ponteggi senza compromettere la stabilità strutturale.
Quali standard soddisfano gli accoppiatori a manicotto?
Gli accoppiatori a manicotto prodotti da ponteggi EK sono conformi agli standard EN74 Classe B e BS1139 e possono fornire rapporti di prova SGS.
Qual è la differenza tra accoppiatori a manicotto e accoppiatori interni?
I giunti a manicotto si collegano esternamente ai tubi in acciaio, offrendo una maggiore rigidità complessiva e sono comunemente utilizzati per tubi in acciaio da 48,3 mm.
Gli accoppiatori interni si collegano internamente ai tubi d'acciaio, ottenendo un aspetto più pulito e una minore rigidità nel punto di connessione, ma con una maggiore stabilità.
Quali sono i vantaggi dell'utilizzo degli accoppiatori a manicotto nei progetti di ponteggi?
Estendono la lunghezza e l'altezza del ponteggio, mantengono la stabilità del sistema di ponteggio e forniscono una maggiore flessibilità nel montaggio e nella configurazione del ponteggio.
In quali scenari sono adatti gli accoppiatori a manicotto?
Gli accoppiatori a manicotto hanno un'ampia gamma di applicazioni e possono essere utilizzati in qualsiasi scenario che richieda una lunghezza o un'altezza estesa dell'impalcatura, come la costruzione di grattacieli, progetti di manutenzione di ponti e siti industriali come piattaforme di trivellazione di petrolio e gas. Possono essere utilizzati anche nella costruzione di palcoscenici e nella protezione dei guardrail.
Come vengono fissati i manicotti ai tubi in acciaio dell'impalcatura?
Allineare le estremità di due tubi in acciaio per impalcature, inserire l'accoppiatore a manicotto e serrare i bulloni con una chiave o inserire i perni per un fissaggio sicuro.
Quali precauzioni di sicurezza dovrebbero essere prese quando si utilizzano gli accoppiatori a manicotto?
Innanzitutto, è essenziale una corretta installazione. Durante l'uso, attenersi rigorosamente alle raccomandazioni di carico del produttore dell'impalcatura e ispezionare regolarmente gli accoppiatori per verificare che non siano usurati o danneggiati.
Quali sistemi di ponteggio sono compatibili con i giunti a manicotto?
I nostri giunti a manicotto sono progettati con tubi in acciaio dal diametro esterno di 48,3 mm e sono compatibili con la maggior parte dei sistemi di ponteggi modulari, come ponteggi a disco, ponteggi a tazza, ponteggi a montaggio rapido e telai a portale. È importante notare che i tubi d'acciaio per questi sistemi di ponteggio devono avere un diametro esterno di 48,3 mm.
Offrite servizi di personalizzazione o gestite ordini di grandi dimensioni?
In qualità di produttore di ponteggi, EK ponteggi dispone di una propria linea di produzione e può fornire servizi di personalizzazione. Tuttavia, supportiamo solo ordini di grandi volumi.
