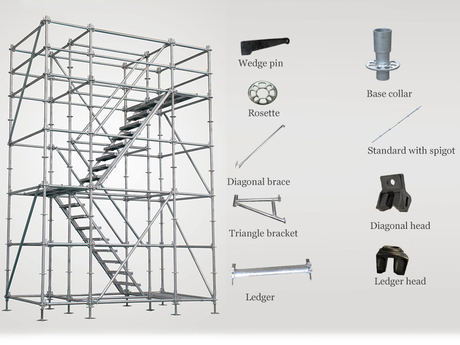

Il sistema di impalcature ringlock è costituito da diversi componenti chiave, tra cui standard ringlock, registri, supporti diagonali, passerelle per impalcature, martinetti con testa a U, martinetti di base, capriate e scale. Questi componenti possono essere collegati insieme in modo sicuro utilizzando un meccanismo di bloccaggio. Questa guida fornirà un'introduzione dettagliata a ciascun pezzo del sistema di ponteggi Ringlock.

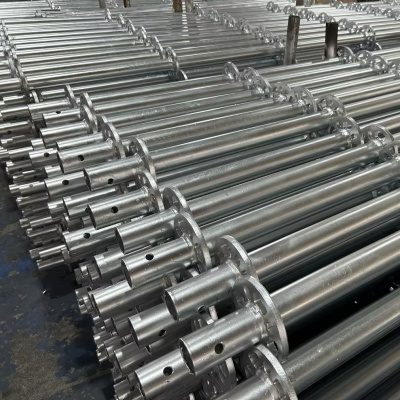

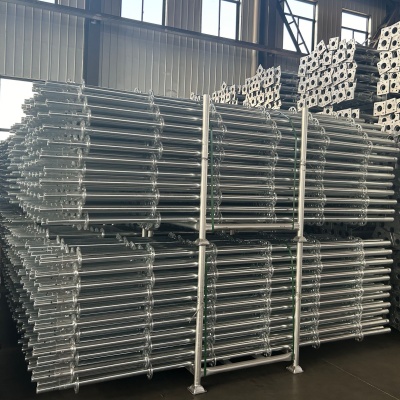

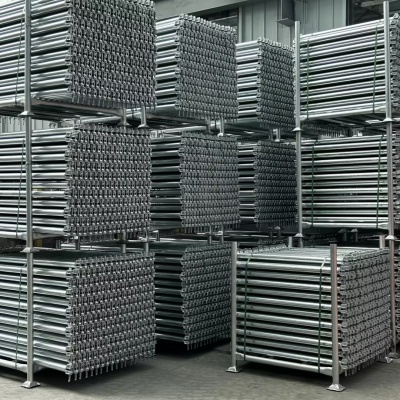

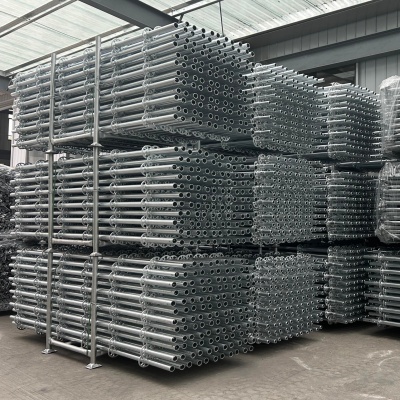

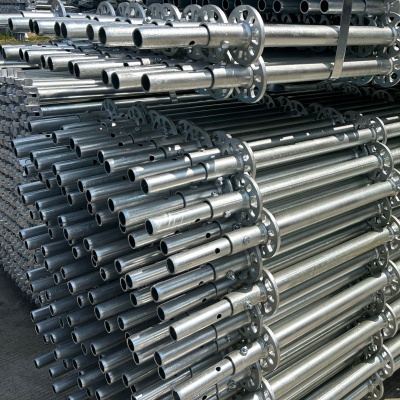

Standard Ringlock
Gli standard Ringlock sono i componenti di supporto verticale del sistema di ponteggio. Ogni standard ringlock è dotato di nodi circolari dell'impalcatura saldati a intervalli di 500 mm, utilizzati per collegare componenti come registri ringlock e controventi diagonali ringlock. Gli standard Ringlock sono collegati tramite connettori interni. Offriamo due tipi di standard ringlock: con e senza connettori interni.
Specifiche standard:
Lunghezza: le lunghezze comuni sono 0,5 metri, 1 metro, 1,5 metri, 2 metri, 2,5 metri e 3 metri.
Materiale: acciaio ad alta resistenza Q235 o Q345
Diametro: 48,3 mm
Trattamento superficiale: zincato
Ringlock standard senza rubinetto
Standard Ringlock con rubinetto

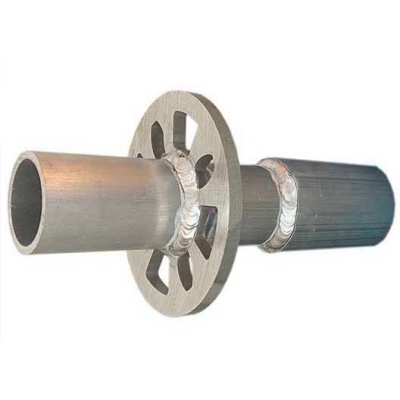

Collar base Ringlock
Il collare di base Ringlock è un componente fondamentale del sistema di ponteggio Ringlock. È costituito da un nodo circolare, un tubo dal diametro interno di 48,3 mm (per il collegamento al jack di base) e un tubo esterno da 57 mm (per il collegamento allo standard ringlock). Viene generalmente utilizzato per collegare lo standard Ringlock e il martinetto di base, garantendo una base stabile per l'impalcatura.
Specifiche del collare di base:
Dimensioni: le dimensioni comuni includono 240 mm e 430 mm; su richiesta sono disponibili anche misure personalizzate.
Peso: circa 2-3 kg
Materiale: acciaio ad alta resistenza Q235 o Q345
Trattamento superficiale: zincato

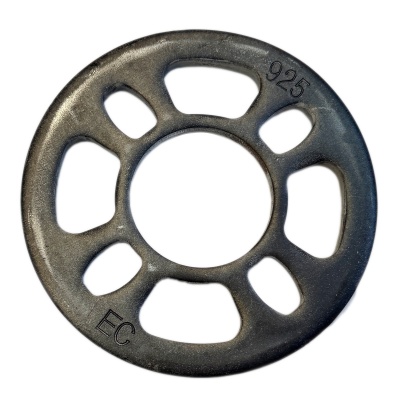

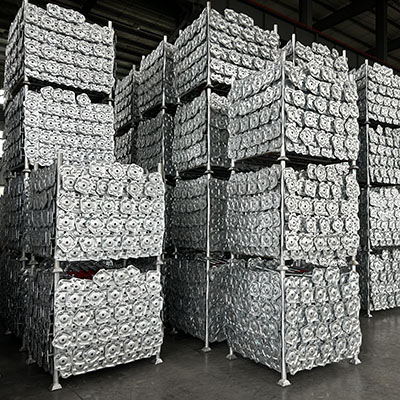

Rosette Ringlock
La rosetta Ringlock è un componente importante dei montanti verticali nel sistema di ponteggi Ringlock. È saldato sullo standard Ringlock e si collega a componenti come registri Ringlock, supporti diagonali Ringlock e staffe Ringlock. La rosetta Ringlock ha otto fori, che consentono collegamenti in otto direzioni, consentendo un assemblaggio flessibile di sistemi di ponteggi di varie forme.
Specifiche della rosetta:
Spessore della parete: 8-10 mm
Diametro: 120 mm
Materiale: piastra in acciaio ad alta resistenza Q235 o Q345
Trattamento superficiale: zincato

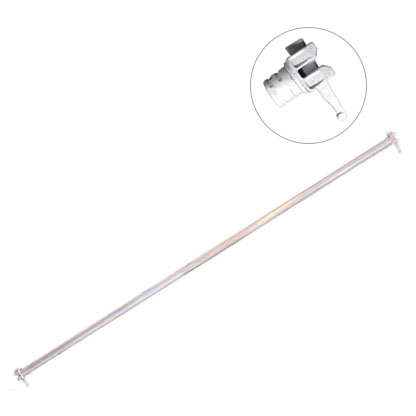

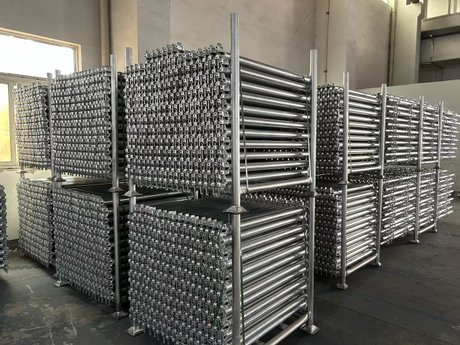

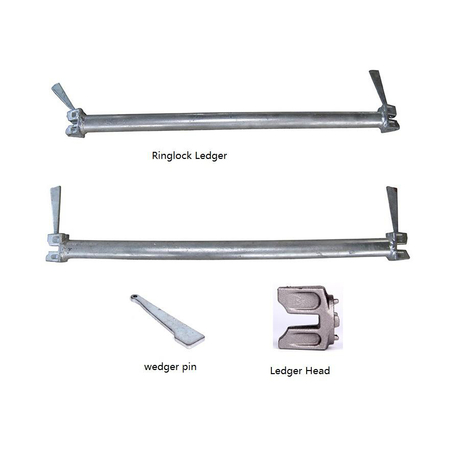

Ledger Ringlock
Il registro Ringlock è un componente di supporto orizzontale nel sistema di ponteggi Ringlock, utilizzato per collegare i montanti e costruire la struttura del sistema Ringlock, migliorando la resistenza del ponteggio alla deformazione. Il registro Ringlock è dotato di teste traverse saldate su entrambe le estremità, che possono essere rapidamente inserite e bloccate sulla rosetta Ringlock sullo standard Ringlock. Questo metodo rende il processo di installazione del sistema di ponteggio più rapido ed efficiente.
Specifiche del registro:
Lunghezza: le lunghezze comuni includono 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m e 2,5 m.
Diametro: 48,3 mm
Materiale: acciaio ad alta resistenza Q235 o Q345
Trattamento superficiale: zincato

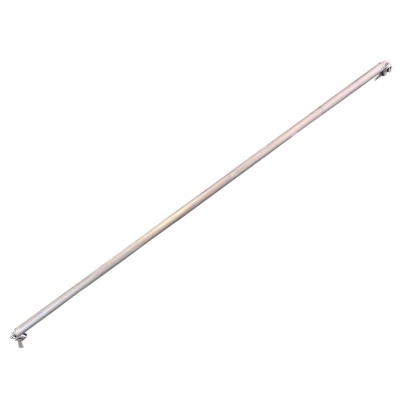

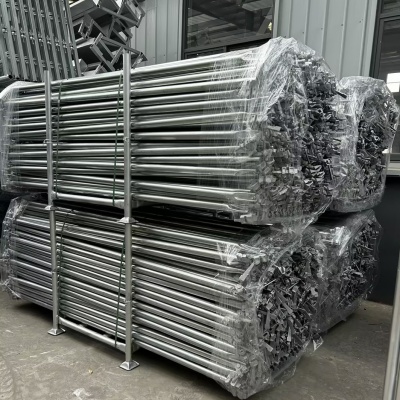

Ringlock Diagonal Brace
Le parentesi graffe diagonali Ringlock vengono utilizzate per collegare diagonalmente i registri Ringlock e gli standard Ringlock. Utilizzando diversi nodi di supporto, formano un sistema di supporto triangolare più forte, migliorando la resistenza e la stabilità del sistema di ponteggio. Entrambe le estremità del tutore diagonale Ringlock sono saldate con strutture a forma di cuneo che possono essere inserite direttamente nella rosetta Ringlock sullo standard Ringlock.
Specifiche del rinforzo diagonale:
Lunghezza: da 1 metro a 3 metri, generalmente personalizzata in base alla lunghezza dello standard Ringlock e del registro.
Diametro: 48,3 mm
Materiale: acciaio ad alta resistenza Q235 o Q345
Trattamento superficiale: zincato

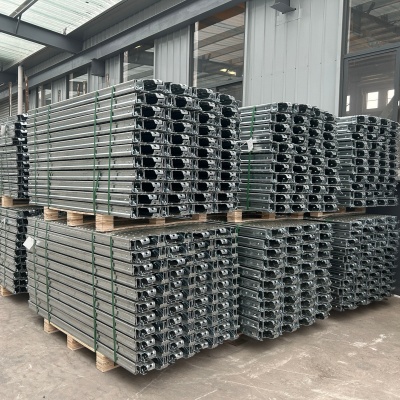

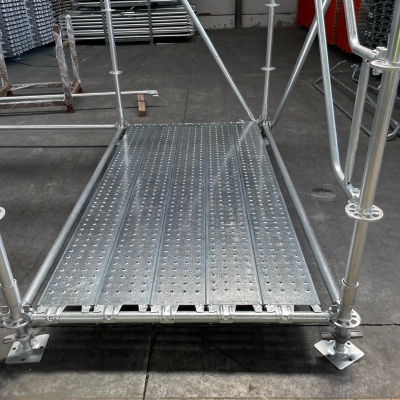

Scheda a camminata di impalcature
Le pedane per ponteggi, che fungono da piattaforma di lavoro principale per il sistema di ponteggi ad anello, sono generalmente realizzate in acciaio o alluminio. Richiedono un trattamento superficiale antiscivolo e anticorrosivo e possiedono un'elevata capacità portante e una superficie antiscivolo. Le pedane per ponteggi sono dotate di ganci di sicurezza su entrambe le estremità per fissarle saldamente ai registri con chiusura ad anello, garantendo la sicurezza dei lavoratori e la stabilità della piattaforma.
Specifiche della pedana da passeggio:
Lunghezza: disponibile in varie lunghezze, in genere da 1 metro a 3 metri.
Larghezza: da 0,3 metri a 0,5 metri
Materiale: acciaio ad alta resistenza Q235 o Q345
Trattamento superficiale: zincato, con design perforato antiscivolo per proprietà drenanti, antiscivolo e anticorrosione.

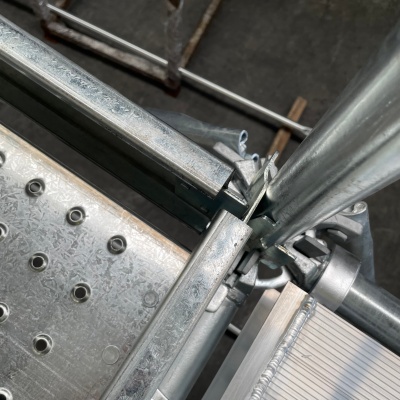

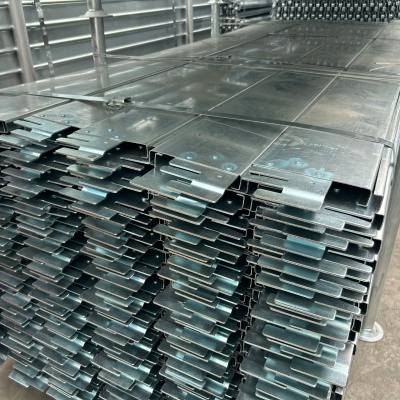

Ringlock Toe Board
I fermapiede Ringlock sono barriere verticali installate lungo i lati delle piattaforme dei ponteggi o delle aree aperte. Attraverso un design ad incastro, racchiudono l'area della piattaforma, impedendo che strumenti e attrezzature cadano dalla piattaforma, fornendo così un'ulteriore protezione di sicurezza per i lavori in quota sui ponteggi.
Specifiche della punta del piede:
Lunghezza: 0,4 metri - 3 metri
Larghezza: 152 mm
Materiale: acciaio ad alta resistenza Q235 o Q345
Trattamento superficiale: zincato

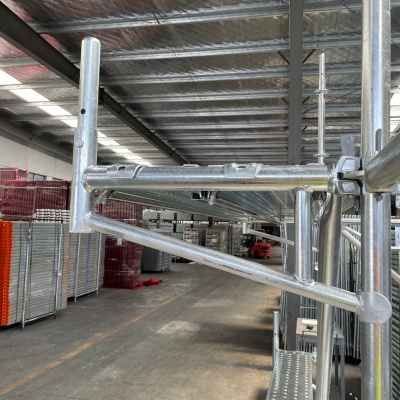

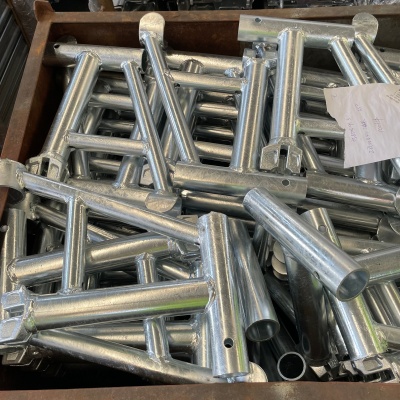

Staffa ad anello
Le staffe Ringlock sono strumenti essenziali per estendere in sicurezza le piattaforme di lavoro o le piattaforme di accesso. L'utilizzo di queste staffe Ringlock per il collegamento agli standard e ai registri Ringlock consente alle pedane dei ponteggi di estendersi oltre il telaio principale, fornendo ai lavoratori uno spazio aggiuntivo cruciale su cui stare in piedi o per riporre gli strumenti e i materiali necessari lungo i bordi.
Specifiche della staffa:
Dimensioni: la dimensione standard è 300 mm x 200 mm
Materiale: acciaio zincato Q235
Trattamento superficiale: zincato

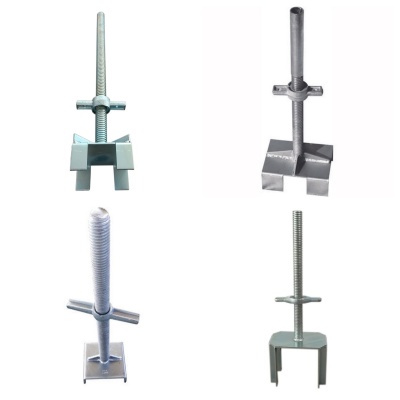

Jack con testa a U
Il martinetto con testa a U è installato nella parte superiore del ponteggio e la sua altezza è regolabile, utilizzato per sostenere le travi. Permette regolazioni precise dell'altezza durante la costruzione.
Specifiche del jack testa a U:
Dimensioni: l'altezza è generalmente regolabile tra 300 mm e 600 mm.
Peso: circa 7-10 kg.
Materiale: acciaio ad alta resistenza.
Trattamento superficiale: zincato.

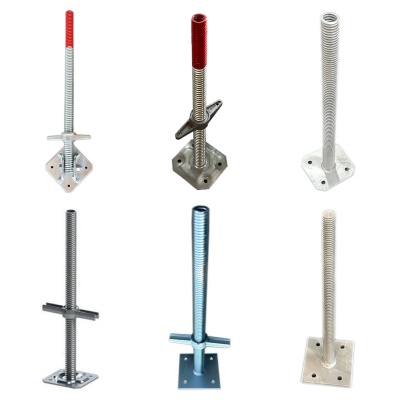

Jack di base
I martinetti di base sono installati nella parte inferiore del sistema di ponteggio per supportarlo. L'altezza dell'impalcatura può essere regolata ruotando i dadi e anche i martinetti della base forniscono stabilità al sistema.
Specifiche del jack di base:
Altezza: 300-1500 mm
Piastra di base: 300-500 mm
Materiale: acciaio Q235
Trattamento superficiale: zincato, verniciato

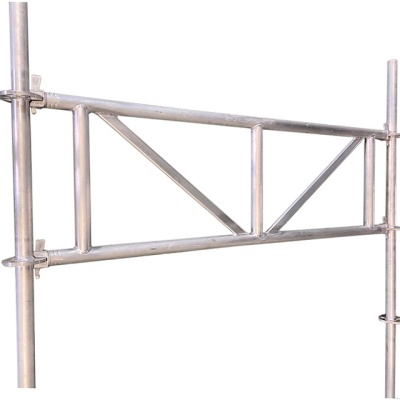

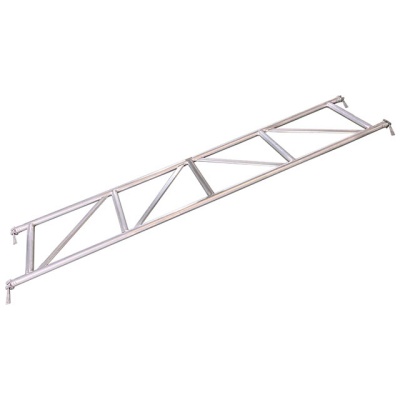

Ringlock Truss
Il traliccio Ringlock è un componente orizzontale del sistema di impalcature Ringlock, composto da più barre di acciaio che formano una struttura triangolare stabile. Offre una maggiore capacità di carico rispetto ai registri ad anello.
Specifiche del traliccio Ringlock:
Dimensioni: 1-3 metri
Peso: circa 10-15 kg
Materiale: acciaio Q235 o Q345

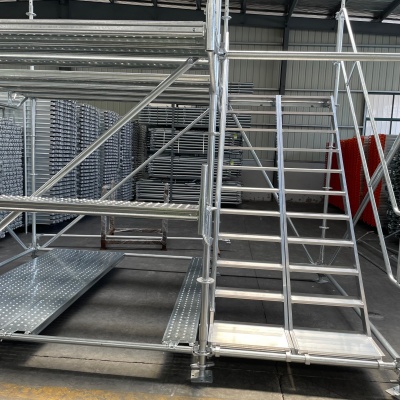

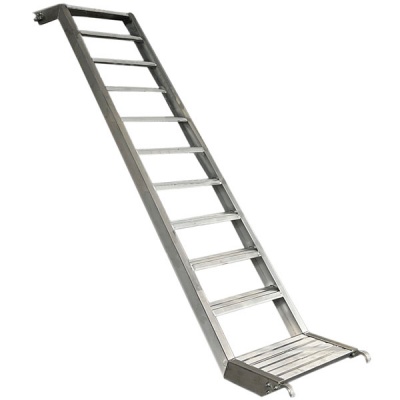

Scala delle impalcature
Le scale per ponteggi possono essere collegate direttamente al sistema di ponteggio, integrandosi perfettamente con la struttura del ponteggio per creare un accesso multilivello. Sono dotati di piattaforme, sezioni di scale e comodi punti di ingresso e uscita, garantendo un accesso sicuro ai lavoratori.
Specifiche della scala per impalcature:
Dimensioni: le altezze comuni sono 2 metri e 3 metri.
Materiale: lega di alluminio o acciaio.
Trattamento superficiale: zincato
FAQ
D: La spaziatura tra i dischi verticali è fissa?
R: I dischi verticali sono saldati a intervalli uguali. La spaziatura standard è 500 mm (consigliata dalle norme nazionali). Per scenari speciali è possibile personalizzare interassi di 300 mm/600 mm/1000 mm.
D: Quali sono le specifiche per la lunghezza delle barre orizzontali? Possono essere personalizzati?
R: Le lunghezze comuni delle barre orizzontali sono: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m e 3,0 m per soddisfare i diversi requisiti di campata del ponteggio. Le lunghezze non standard (come 3,5 me 4,0 m) possono essere personalizzate.
D: Si possono omettere i tiranti diagonali, utilizzando solo montanti e barre orizzontali?
R: È severamente vietato omettere i tiranti diagonali: i tiranti diagonali sono componenti fondamentali per la resistenza del ponteggio allo spostamento laterale e al ribaltamento. Una struttura di ponteggio che utilizza solo montanti e barre orizzontali è una 'struttura a telaio rigido' con rigidezza laterale estremamente scarsa. Sotto i carichi di costruzione e i carichi del vento, le impalcature sono altamente suscettibili al collasso, violando gli standard di sicurezza nazionali.
